OpenCV:拡張GUI(Qt5)動作確認サンプル

1. 概要

Mac:OpenCV(+Qt5)最新版インストール方法で導入したOpenCV（highguiモジュールをQt5で拡張）の動作確認サンプル。
(GitHub)

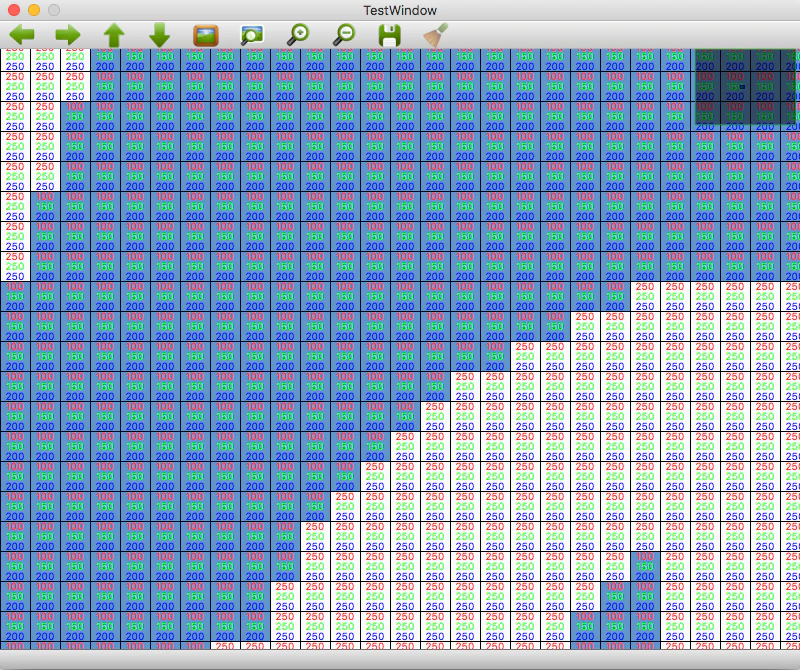

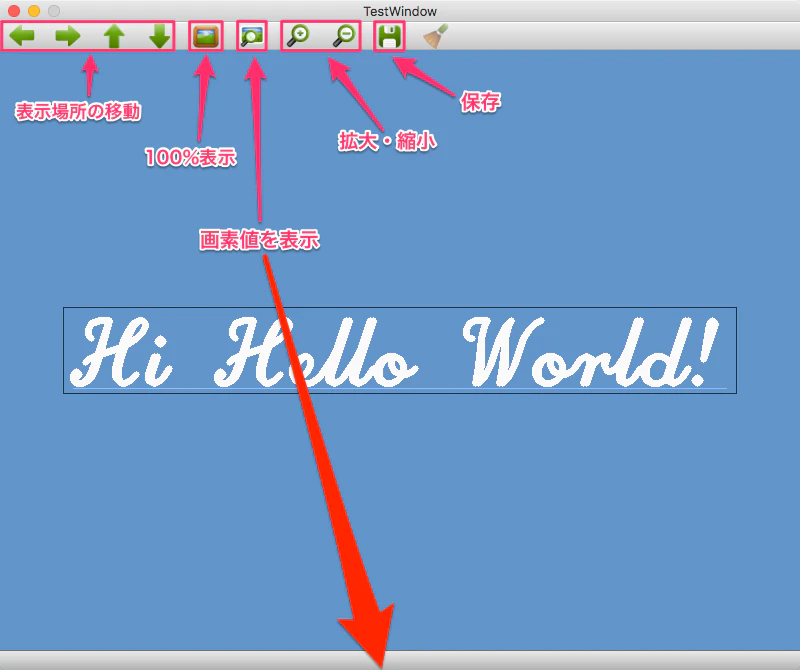

2. 実行結果

3. ソースコード

main.cpp

/**
 * OpenCV3 描画サンプル： フォントとテキスト
*/

#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>


int main( int argc, char** argv )
{
    // 表示する文字列
    cv::String text = "Hi Hello World!";

    // フォントの指定
    int fontFace = cv::FONT_HERSHEY_SCRIPT_COMPLEX;

    // 文字の大きさ
    double fontScale = 3;

    // 文字の太さ
    int thickness = 5;

    // 画像マトリックス構造体の作成
    cv::Mat img(600, 800, CV_8UC3, cv::Scalar(200, 150, 100));

    // 文字列表示のベースライン（y座標）
    int baseline = 0;

    // 表示文字列のサイズを取得
    cv::Size textSize = cv::getTextSize(text, fontFace,
                                fontScale, thickness, &baseline);

    // 中央表示位置の計算
    cv::Point textOrg((img.cols - textSize.width)/2,
                  (img.rows + textSize.height)/2);

    // 文字列をBOXで囲む
    baseline += thickness;
    int margin = 10;
    cv::rectangle(img, textOrg + cv::Point(-margin, margin),
              textOrg + cv::Point(textSize.width + margin, -textSize.height - margin),
              cv::Scalar::all(50));

    // 表示ベースラインに下線を引く
    cv::line(img, textOrg + cv::Point(0, thickness),
         textOrg + cv::Point(textSize.width, thickness),
         cv::Scalar(250, 190, 140));

    // 画像マトリックスにテキストを追加
    cv::putText(img, text, textOrg, fontFace, fontScale,
            cv::Scalar::all(250), thickness, 8);

    //　ウィンドウの生成
    cv::namedWindow("TestWindow", cv::WINDOW_AUTOSIZE);

    //　ウィンドウに画像マトリックスを表示
    cv::imshow("TestWindow", img);

    // ユーザが入力するまで待機
    cv::waitKey(0);

    // ウィンドウの破棄（関連するメモリの解放）
    cv::destroyAllWindows();

    // 終了
    return 0;
}

4. Make設定ファイル

CMakeLists.txt

#----- cMakeのバージョン ----
cmake_minimum_required(VERSION 3.6)

#----- プロジェクト情報 ----
# プロジェクト名
set(PROJECT_NAME put_text_sample)
# ビルドターゲットのソースを指定
set(SOURCE_FILES main.cpp)

#----- ビルド設定 -----
# プロジェクトの言語を指定
project(${PROJECT_NAME} CXX)
# コンパイルオプション
set(CMAKE_CXX_FLAGS "-std=c++11 -stdlib=libc++")

#----- OpenCVの設定 ----
# OpenCVConfig.cmakeがあるディレクトリを指定（環境に合わせて変更）
SET(OpenCV_DIR "/usr/local/Cellar/opencv3/HEAD-6c12533_4/share/OpenCV")
# OpenCvのincludeディレクトリを指定（環境に合わせて変更）
INCLUDE_DIRECTORIES("/usr/local/Cellar/opencv3/HEAD-6c12533_4/include")
# [Package]_DIRに指定されたディレクトリを使い検索
FIND_PACKAGE( OpenCV REQUIRED )

#----- ビルド ----
# 対象のソースファイルを設定
add_executable(${PROJECT_NAME} ${SOURCE_FILES})
# OpenCVの動的ライブラリをビルドターゲットにリンク
target_link_libraries(${PROJECT_NAME} ${OpenCV_LIBS})

5.ビルド

cmake .
make

6.実行

./put_text_sample

上の画像のウィンドウが表示されます。
