SQLServer on LinuxでHAクラスタを作ってみた

Linux版SQLServerのPublic Previewが出たよ！

2016年11月16日に、待ちに待った（？）Linux版SQLServerのPublic Previewがリリースされました。
【gloops Advent Calendar 12/1】gloopsで検知しているDBアンチパターンまとめで、m_ono_desuyoが述べている通り、弊社ではRDBMSとして大部分でSQLServerを採用しています。

個人的にWindowsServerを触ってきた期間よりLinuxに触れてきた期間が長く、機会があったら迅速にLinux版SQLServerを使えるようにする為、検証しました。

インストール方法については、個人ブログのSQLSERVER ON LINUXを触ってみるを参照してください。

AlwaysONは使えない！？

現時点で、SSMSからAlwaysON High Availabilityを選択するとエラーになります。

yumを探すと、
mssql-server-ha.x86_64 : Microsoft(R) SQL Server(R) Relational Database Engine
と、それらしいパッケージがあるので、こちらをインストールします。

インストールすると、/usr/lib/ocf/resource.d/sql/fciという、pacemaker用のresource-agentが入りどうやらこれでクラスタを組めという事なのでしょう。

では、さっそく作っていきます。

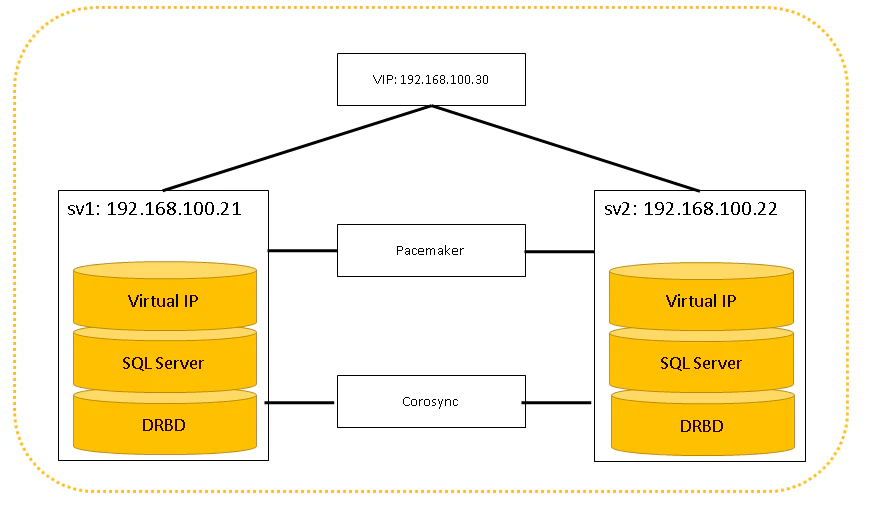

構成は以下の通り。

DRBDを組む

ELrepoにCentOS7用のパッケージが置いてあります。

mkdir -p /root/work
cd /root/work

# kernel-develをインストール
yum -y install kernel-devel

rpm --import https://www.elrepo.org/RPM-GPG-KEY-elrepo.org
rpm -Uvh http://www.elrepo.org/elrepo-release-7.0-2.el7.elrepo.noarch.rpm

yum -y install kmod-drbd84-8.4.7-1_1.el7.elrepo.x86_64 --enablerepo=elrepo

※執筆時点の最新版DRBDは、kenel 3.10.0-514.el7 を求めてきます。
※普通にCentOS7を入れてアップデートすると、3.10.0-327.36.3.el7 になり、古いのでVersionを指定して入れています。

インストールが終わると、DRBDで利用するパーティション作成に進みます。
パーティションが同じブロック数であれば、DISKサイズは関係ありません。
検証環境では、8GBの仮想ディスクを使っています。

# fdisk /dev/sdb

コマンド (m でヘルプ): n

Select (default p): p

パーティション番号 (1-4, default 1):　エンター入力

Partition 1 of type Linux and of size 8 GiB is set

コマンド (m でヘルプ): w
パーティションテーブルは変更されました！

次に、DRDBのリソースを作ります。

/etc/drbd.d/r0.res

resource r0 {
    protocol C;
    device /dev/drbd0;
    disk /dev/sdb1;
    meta-disk internal;

    on sv1 {
    address 192.168.100.21:7801;
    }
    on sv2 {
    address 192.168.100.22:7801;
    }
}

drvdadmコマンドを実行し、DRBDのメタデータを作成します。

# drbdadm create-md r0
md_offset 8588881920
al_offset 8588849152
bm_offset 8588587008

Found some data

 ==> This might destroy existing data! <==

Do you want to proceed?
[need to type 'yes' to confirm] yes

initializing activity log
NOT initializing bitmap
Writing meta data...
New drbd meta data block successfully created.
success

次に、2台のパーティションの整合性を取ります。
このコマンドは、パーティションサイズによって時間が掛かります。

systemctl start drbd.service

# sv1にて、
drbdadm -- --overwrite-data-of-peer primary all

# sv1にて、
cat /proc/drbd
version: 8.4.7-1 (api:1/proto:86-101)
GIT-hash: 3a6a769340ef93b1ba2792c6461250790795db49 build by phil@Build64R7, 2016-01-12 14:29:40
 0: cs:SyncSource ro:Primary/Secondary ds:UpToDate/Inconsistent C r-----
    ns:2833408 nr:0 dw:0 dr:2834320 al:0 bm:0 lo:0 pe:0 ua:0 ap:0 ep:1 wo:f oos:5553884
        [=====>..............] sync'ed: 33.9% (5420/8188)M
        finish: 0:02:14 speed: 41,336 (30,140) K/sec

primary側でDRBDデバイス（/dev/drbd0）にext4のファイルシステムを作成します。
以後の作業は、primary側でのみ実施になります。

mkfs.ext4 /dev/drbd0
（中略）
done

mount -t ext4 /dev/drbd0 /data

DRBDパーティションのマウントはpacemakerで行うので、ここではfstabの記述は行いませんが、サーバー起動時にDRBDが立ち上がるようにしておきます。

systemctl enable drbd

corosyncを組む

細かい設定は割愛します。

/etc/corosync/corosync.conf

totem {
        version: 2
        crypto_cipher: none
        crypto_hash: none

        interface {
                member {
                    memberaddr: 192.168.100.21
                    }
                member {
                    memberaddr: 192.168.100.22
                    }
                ringnumber: 0
                bindnetaddr: 192.168.100.0
                mcastaddr: 239.255.1.1
                mcastport: 5405
                ttl: 1
        }
}

pacemakerを組む

pacemakerの設定には、pscコマンドを使います。
IPアドレスでもクラスタノードの登録は出来ますが、/etc/hostsを設定することで、status確認等を行いやすくします。

vim /etc/hosts
192.168.100.21 sv1
192.168.100.22 sv2

# pacemakerを起動
systemctl start pacemaker

次に、クラスタノードを追加します。
haclusterユーザーが使われますので、任意のパスワードをつけて下さい。

password hacluster
[任意のパスワード]

# ノード追加
pcs cluster auth sv1 sv2 -u hacluster -p [パスワード]
sv2: Authorized
sv1: Authorized

# 初期セットアップ
pcs cluster setup --name sqlserver-cluster sv1 sv2 --force

# cluster起動
pcs cluster start --all

ここまで来ると、一部警告は出ますが2台でクラスタが組まれ、互いの死活監視がされている状態になります。

# pcs status
Cluster name: sqlserver-cluster
WARNING: no stonith devices and stonith-enabled is not false
Last updated: Sun Dec 11 16:37:47 2016          Last change: Sun Dec 11 16:37:46 2016 by hacluster via crmd on sv2
Stack: unknown
Current DC: NONE
2 nodes and 0 resources configured

Node sv1: UNCLEAN (offline)
Node sv2: UNCLEAN (offline)

Full list of resources:


PCSD Status:
  sv1: Online
  sv2: Online

Daemon Status:
  corosync: active/disabled
  pacemaker: active/disabled
  pcsd: active/enabled

リソースを登録する

SQLServerのHAに必要な構成は以下になります。

• Lisnerに該当するVirtual-IP
• Active/Standbyの確立
  • スプリットブレインにならない。
  • Master機のデータに書き込めない場合はエラーとみなしてF/Oさせる。
  • Vitrual-IPアドレス、DRDBのPrimary、SQLServerは同じノードで稼働する。
  • DRBDをマウントした後niSQLServerを起動させ、最後にVirtual-IPを付ける。

Virtual-IPは、Linux-HAではお馴染みのresource-agents内のIPADDR2モジュールを使います。
SQLServerの状態確認は、冒頭に上げた/usr/lib/ocf/resource.d/sql/fciモジュールを使ってみます。

リソースの登録前に、pacemakerのmonitorで使うSQLアカウントの設定を行います。
/var/opt/mssql/secrets/passwdにログインで使うアカウントを記載するようです。

# vim /var/opt/mssql/secrets/passwd
sa
saのパスワード

# 保存したら、パーミッションを600に設定
chmod 600 /var/opt/mssql/secrets/passwd

これはどうかと思いますが、今は仕方ありません。

そしてresourceの追加を行います。

# stonith機能の無効化
pcs property set stonith-enabled=false

# 仮想IPの定義
pcs resource create RES_VIP ocf:heartbeat:IPaddr2 ip=192.168.100.30 cidr_netmask=24 op monitor interval=3s

# SQLServerの定義
pcs resource create RES_SQLServer ocf:sql:fci op monitor interval=3s

# DRBDの定義
pcs resource create RES_DRBD ocf:linbit:drbd params drbd_resource="r0" op monitor interval="5s" role="Master"

# ファイルシステムの定義
pcs resource create RES_DRBD_FS ocf:heartbeat:Filesystem params device="/dev/drbd0" directory="/data" fstype="ext4"

# DRBDのMaster/Slave昇降格の定義
pcs resource master MS_DRBD RES_DRBD master-max="1" master-node-max="1" clone-max="2" clone-node-max="1" notify="true"

# 同居設定
pcs resource group add RES_DRBD RES_SQLServer RES_VIP
pcs constraint colocation RES_COLOCATION-1 INFINITY: MS_DRBD:Master RES_SQLServer  RES_VIP

# 起動順番の定義
pcs constraint order promote MS_DRBD then start RES_DRBD_FS
pcs constraint order start RES_DRBD_FS then start RES_SQLServer
pcs constraint order start RES_SQLServer then start RES_VIP

これで最終的には以下のようになります。

# pcs status
Last updated: Sun Dec 18 02:19:01 2016          Last change: Sun Dec 18 02:18:47 2016 by hacluster via crmd on sv1
Stack: corosync
Current DC: sv1 (version 1.1.13-10.el7_2.4-44eb2dd) - partition with quorum
2 nodes and 5 resources configured

Online: [ sv1 sv2 ]

 Master/Slave Set: MS_DRBD [RES_DRBD]
     Masters: [ sv1 ]
 Resource Group: GR_SQLServer
     RES_DRBD_FS        (ocf::heartbeat:Filesystem):    Started sv1
     RES_SQLServer      (ocf::sql:fci): Started sv1
     RES_VIP    (ocf::heartbeat:IPaddr2):       Started sv1

Node Attributes:
* Node sv1:
    + master-RES_DRBD                   : 10000
* Node sv2:

Migration Summary:
* Node sv2:
* Node sv1:

SQLServerへの接続は、仮想IPである192.168.100.30にアクセスを行います。

データディレクトリの変更

デフォルトの/var/op/mssql/dataを、DRBDのパーティションである/data/mssql/dataに移動する必要がありますが、どこを探してもSQLServerのデフォルトフォルダを変更する箇所が見当たりません。
SSMSでファイルPATHを変える手もありますが、今回は/var/op/mssql/dataを/data/mssql/dataに移動し、シンボリックリンクを張りました。
※シンボリックリンクを張る処理は、sv1とsv2で行ってください。

mkdir /data/mssql/
mv /var/opt/mssql/data /data/mssql/data
mv /var/opt/mssql/log /data/mssql/log
ln -s /data/mssql/data /var/opt/mssql/data
ln -s /data/mssql/log /var/opt/mssql/log

FailOver時の切り替え時間

sv2がMasterとして稼働している状態で、バスっと停止しFailOverを発生させました。
その際に、sv1でcrm_mon -A1を１秒間隔で実行し、各リソースの切り替えがどのように行われるのか確認したところ、以下のようになりました。

時間	障害検知から経過した秒数	状態
Sun Dec 18 03:36:41	0秒	障害検知
Sun Dec 18 03:36:42	1秒	VIPリソースの停止
Sun Dec 18 03:36:43	2秒	全てのリソース停止 ノードはOnlineのまま DRBDがsv1に切り替わる
Sun Dec 18 03:36:44	3秒	sv2がOFLINEに移行 sv1側で、/dev/drbd0を/dataにマウント
Sun Dec 18 03:36:45 ~03:36:54	4秒～13秒	変化なし
Sun Dec 18 03:36:54	14秒	sv1側で全てのリソースが稼働

以前検証したAlwaysONのFailOverの時間が約16秒だったので、Linux版のSQLServerでも同等の時間でFailOverが行える事が確認出来ました。

製品版のLinux版SQLServerに求める事

弊社で行っている運用として、以下の点が未実装なので製品版では実装される事を望みます。
・ JOB Agent
sqlcmdが同梱されていますが、これを使ってジョブを書いてcronで回すのはSSMSユーザーは敷居が高い気がします。

・ 拡張イベント　
　　無くてもいいですがデッドロックやSlowQueryなどの記録が、xelの形式だと加工し辛いので吐くならテキストで出力欲しいです。

製品版がリリースされたら、改めて検証したいと思います。
