レイマーチングの法線をdFdxとdFdyで導出する

Last updated at Posted at 2016-07-29

dFdxとdFdyとは

GLSLにはdFdx/dFfyというフラグメントシェーダで使える組み込み関数があります。

dFdx/dFfyによって、X方向・Y方向の偏微分が計算できます。

偏微分というと、難しそうな印象を受けるかもしれませんが、単なるスクリーン上のピクセル単位の画素値(本当は任意の値)の差分です。

そもそもdFdx/dFfyとは?という方は、先にコチラをご覧になることをお勧めします。

レイマーチングの法線の計算をdFdxとdFdyで行う

dFdxとdFdyによって、スクリーン上での微分から法線を求めることができます。

これで法線が求まるのは単純に面白いですね。同じことをしてる人は見たことがないです。

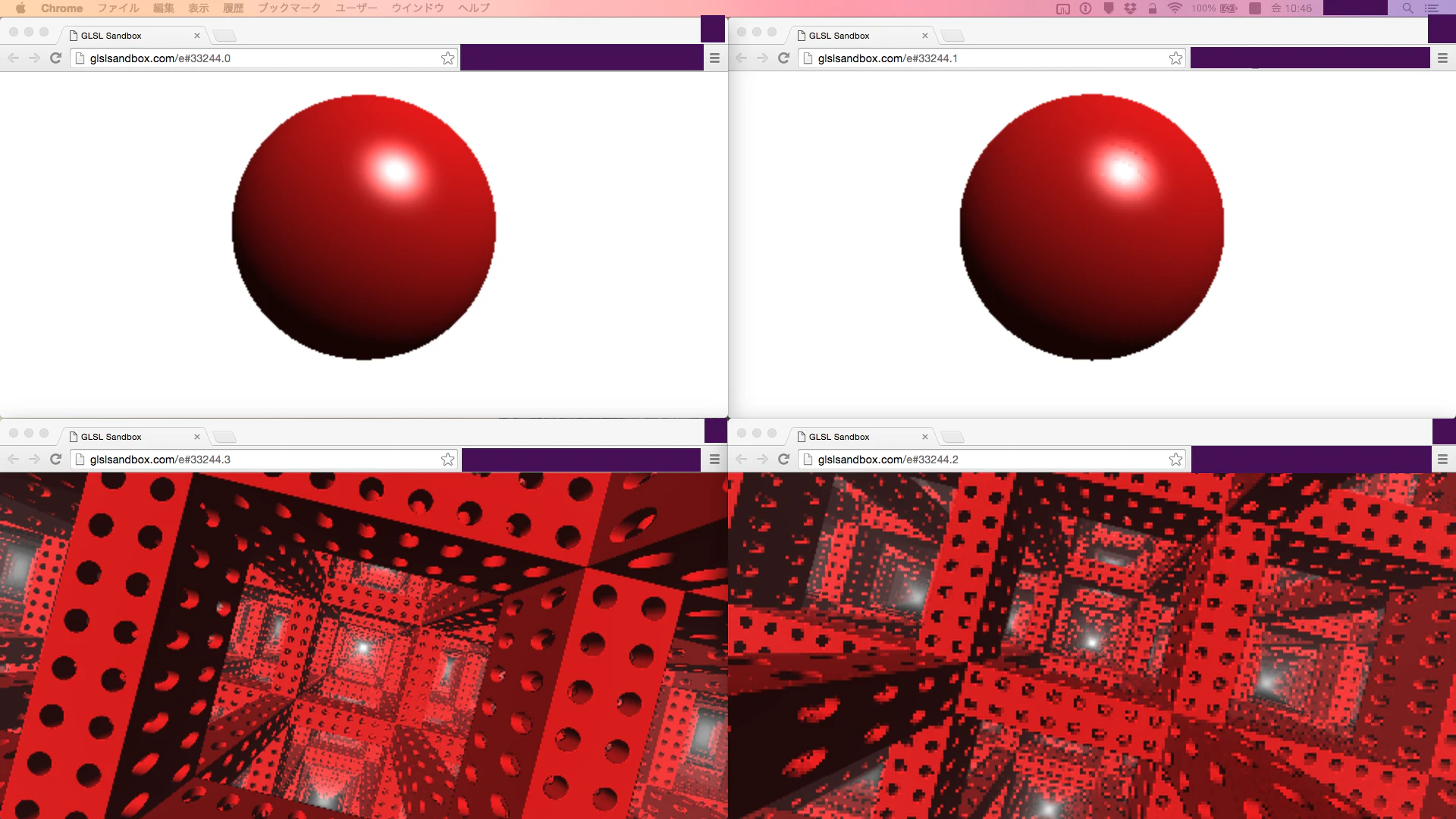

レイマーチングの例の比較。左側が距離関数の勾配による法線。右側がdFdx/dFfyによる法線

これはレイマーチングの例の比較した画像です。左側が距離関数の勾配による法線、右側がdFdx/dFfyによる法線です。

ただし、2x2にブロックに解像度が落ちてしまい、結果が汚くなるので、実用性があるかどうかは不明です。

距離関数の勾配による法線の導出

一般的にはレイマーチングの法線は距離関数の勾配で求めます。今まではこの方法しか見たことがありませんでした。

距離関数の勾配による法線の計算
const float EPS = 0.001;

vec3 getNormal(vec3 p) {
    return normalize(vec3(
        sceneDist(p + vec3(EPS, 0.0, 0.0)) - sceneDist(p + vec3(-EPS,  0.0,  0.0)),
        sceneDist(p + vec3(0.0, EPS, 0.0)) - sceneDist(p + vec3( 0.0, -EPS,  0.0)),
        sceneDist(p + vec3(0.0, 0.0, EPS)) - sceneDist(p + vec3( 0.0,  0.0, -EPS))
    ));
}

距離関数は形状を陰関数表現したものとも言えます。また、陰関数における勾配が法線となる性質があります。
つまり、距離関数をワールド空間上のXYZに偏微分することで勾配が求まり、この勾配が法線ベクトルとなります。

詳しい話は、次のスライドの63ページあたりに簡単に解説しています。

dFdx/dFfyによる法線の導出

さて、本題のdFdx/dFfyによる法線の計算について説明します。

以前の記事のエッジ検出の例では、スカラー値の微分をしましたが、普通にベクトルも微分できます。

さらに微分する対象が画素値である必要も無いです。今回はレイと物体との交点の座標をスクリーン上で微分しています。

dFdx/dFdyによる法線の計算
vec3 getNormal(vec3 p) {
    vec3 dx = dFdx(p);
    vec3 dy = dFdy(p);
    return normalize(cross(dx, dy));
}

上の関数で法線が求まる仕組みを簡単に説明します。

物体の交点座標を微分すると接線になります。そして、XとYの2方向の接線があれば接平面が一意に決まり、接線の外積から法線も導出できるという仕組みです。

どちらの手法も偏微分で法線を求めますが、微分する対象が異なります。表にまとめるとこうなります。最終的にはどちらも法線になるのも面白いですね。

手法 偏微分される関数 偏微分する変数 偏微分した後の処理
距離関数の勾配による法線の計算 距離関数 ワールド空間上のXYZ 勾配(偏微分した値を並べる)
dFdx/dFdyによる法線の計算 交点座標 スクリーン空間上のXY 外積
