[LS-DYNA on Rescale] Hands-on 資料

Rescale上でLS-Dynaを動かすハンズオンです。

1. 事前準備
   ===============================

• Signup してください
• inputfileをココからDownloadしてください
• LS-Dynaを実際に動かすには support-japan@rescale.com までご連絡ください。

1. LS-DYNAのジョブ実行
   ===============================

1.1 ジョブ作成の開始

1. ジョブ作成をクリックします

1.2 ジョブ名/ジョブの種類の決定とファイルアップロード

1. 任意のジョブ名を入れます
2. ジョブの種類が基本になっていることを確認します
3. 入力のアイコンをクリックします
4. ファイルアップロードのアイコンをクリックし、上記でダウンロードしたneon.refined.rev01.k をRescaleへアップロードします
5. 43.4MB程度のファイルがアップロードされていることを確認します

1.3 ソフトウェアの設定

1.3.1 ソフトウェアの選択

1. ソフトウェアをクリックします
2. ls-dyna と入力し、ソフトウェアを検索します
3. ls-dynaをクリックします

1.3.2 ソフトウェアの設定

1. 今回は "R9.0.0" を選択します。

2. 以下のように入力します。

   command

   ls-dyna -n 2 -i neon.refined.rev01.k -p single


3. ライセンスを自分で用意を選択します

4. 以下のように入力します

   ライセンスサーバ

   '<Rescaleまでお問い合わせください: support-japan@rescale.com>'


1.4 ハードウェアの選択

1. ハードウェアの選択をクリックします
2. 今回は、Onyx を選びます
3. i が緑色なら、低優先度 を選択します
4. 今回はコア数を 2 にします
5. ハードウェアの概要を確認します(上記4の値に応じて変化します)
6. 必要に応じて強制終了させる時間 [h] を入力します。今回は 3 を入力します。

1.5 計算の実行

1. 実行ボタンをクリックします

1. 計算状況の確認
   ================================

2.1 計算実行直後

1. 下記のような画面になります。インスタンスの立ち上げ中なのでしばらく待ちます。特に操作はありません。

2.2 標準出力の確認

1. ステータスのタブになっていることを確認します
2. process_output.log を選択します。Rescaleは必ずこの名前のファイルに標準出力の内容が書き出されます。
3. 黒いフィールドに標準出力の内容が表示されたことを確認します

1. 結果の確認
   ================================

3.1 ジョブの選択

1. ジョブをクリックします
2. 結果を確認したいジョブの名前をクリックします。

3.2 結果の確認

• 下記のような画面になります。ファイルを開いたり、ダウンロードしたり直感的に操作できるので、説明は割愛します。
• 注意点として、ファイルサイズが大きいとブラウザーからはファイルを開けないようになっています。ダウンロードしてください。

1. Remote Desktop
   ================================

4.1 Remote Desktopの立ち上げ

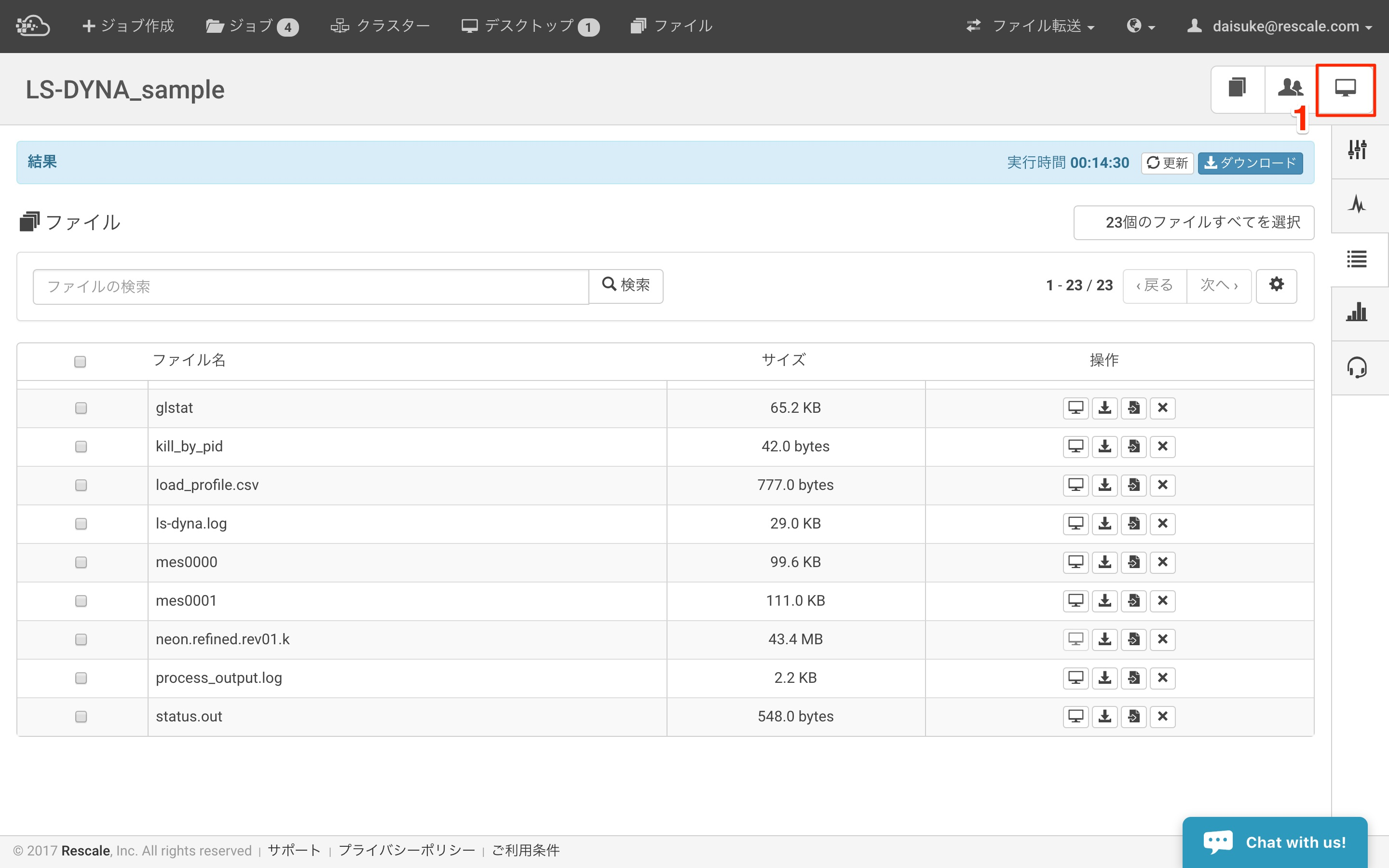

1. 上記の結果の確認を実施後、画面右上の 可視化 をクリックします。

4.2 Remote Desktopの接続

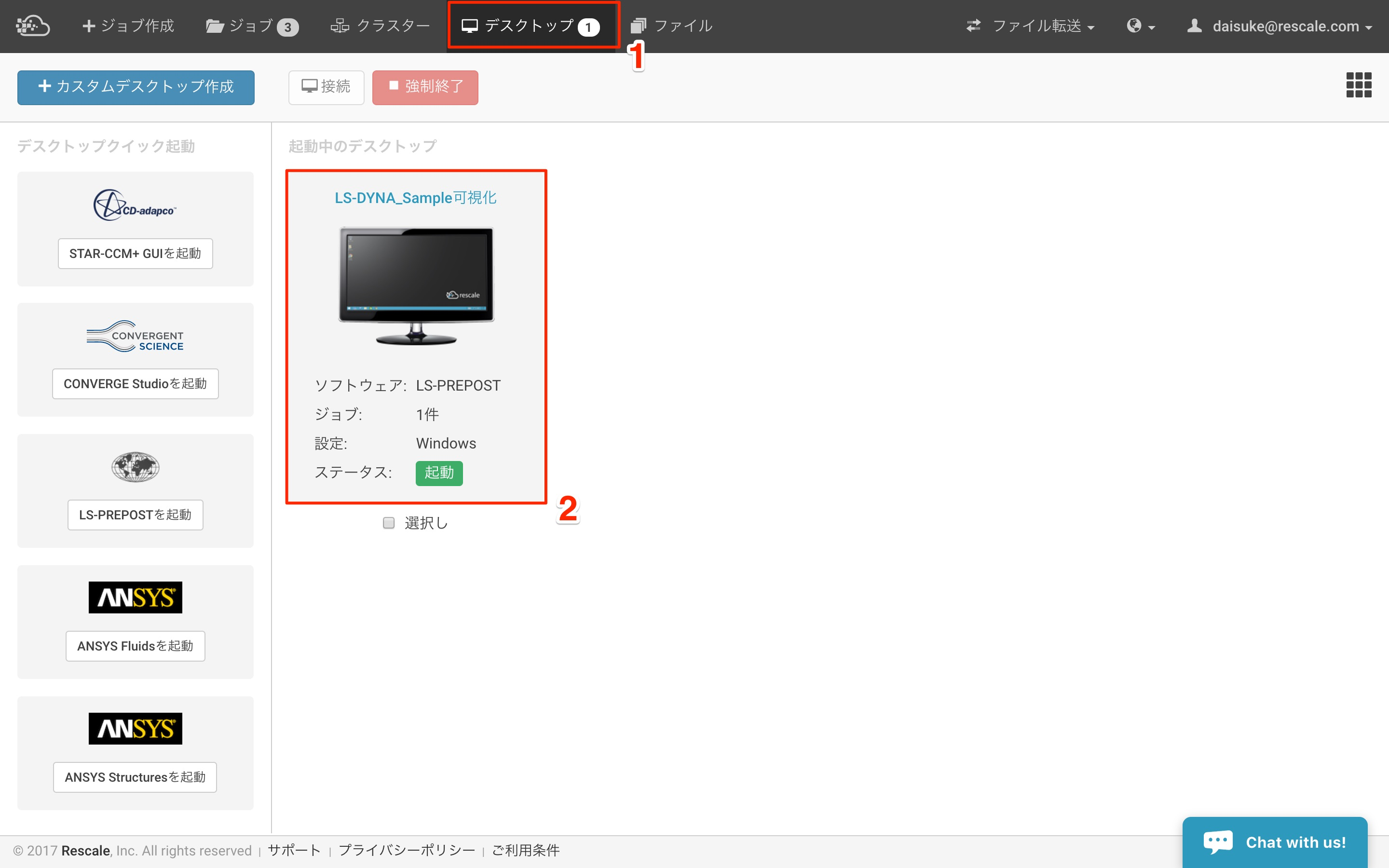

4.2.1 起動中のデスクトップの選択

1. デスクトップをクリックします
2. 対象となる起動中のデスクトップをクリックします

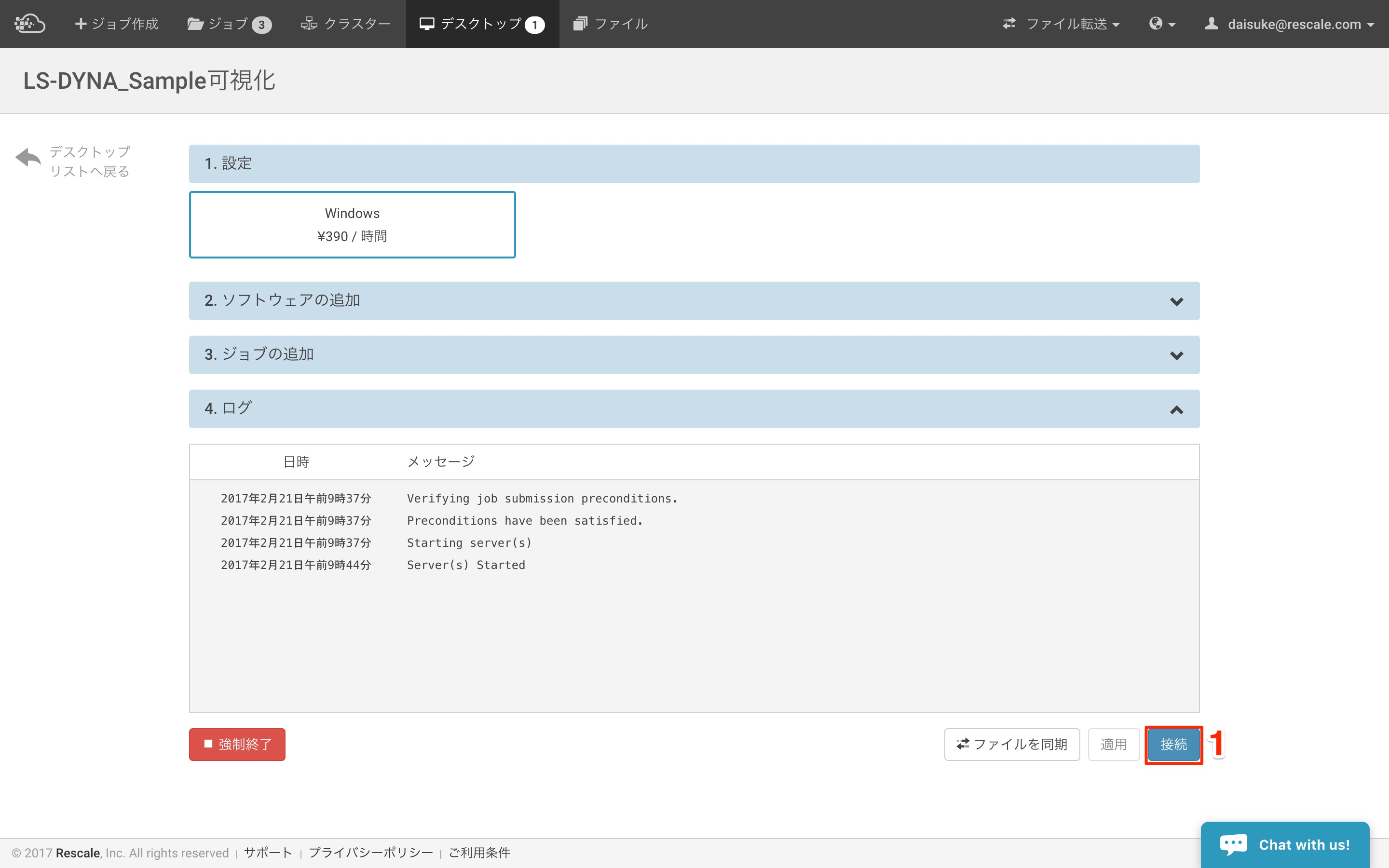

4.2.2 Remote desktopのステータス画面

1. 接続 をクリックします

4.2.3 接続方法の選択

1. ブラウザからリモートデスクトップへ接続を選択します

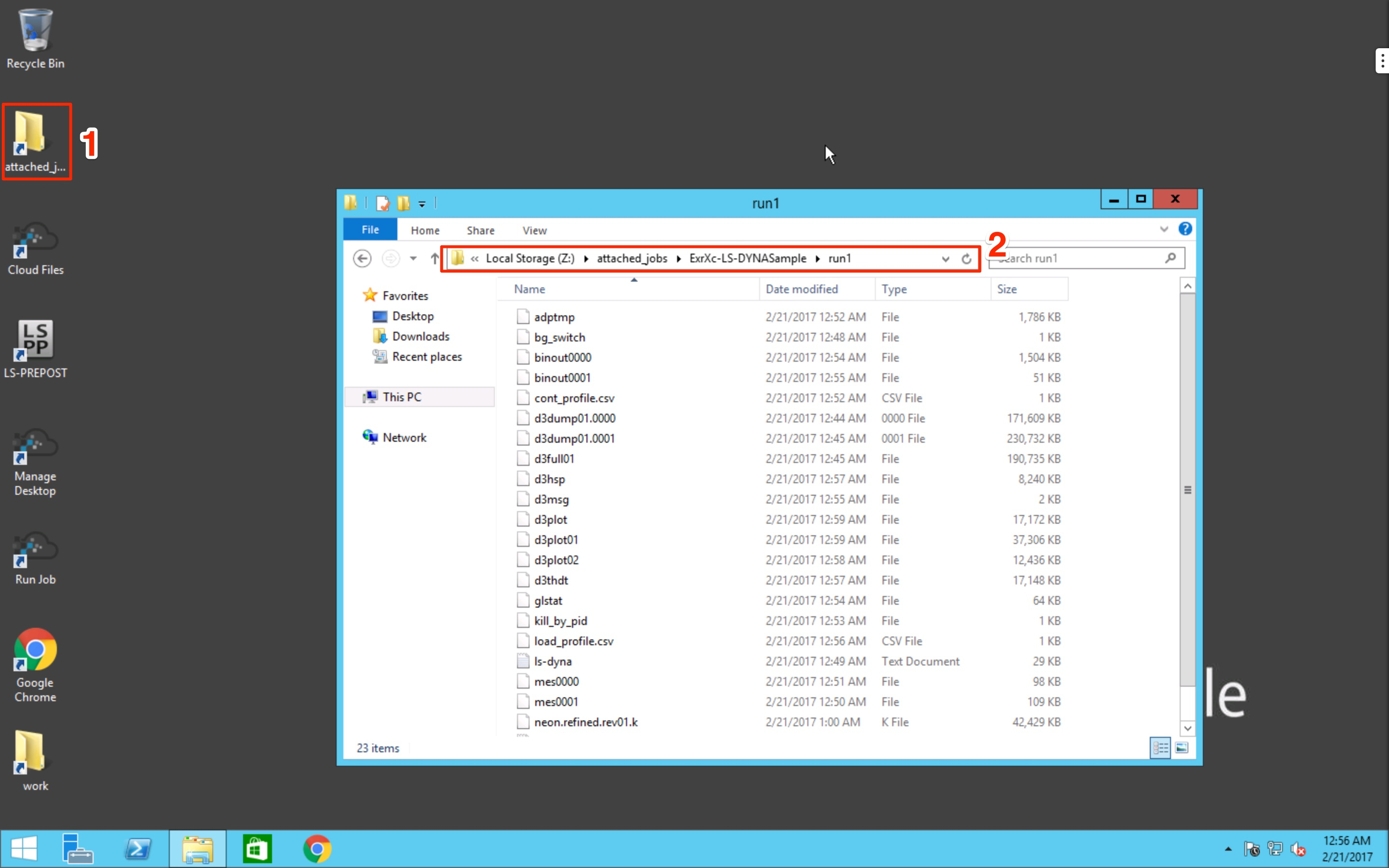

4.3 計算結果の保存フォルダ確認

1. attached_jobsのフォルダをクリックします
2. run1の下までフォルダ階層を下がります。ここに計算結果が保存されています

4.4 LS-PREPOST の起動

1. LS-PREPOSTのアイコンをクリックします
2. アプリが起動したことを確認します

4.5 計算結果の読み込み

• 上記のフォルダから計算結果を開いて、可視化します。
