Vectrosityで線を描こう

Last updated at Posted at 2016-07-08

今回はちょっと線がほしくなったので久しぶりに
Vectrosity
のお世話になることにしました。

#何ができるか
このアセット線を描いたり、できます。四角や円もできます。
また、線にColliderをつけることもできます。線にテクスチャーを設定することも可能です。
他にも3Dのモデルなどの頂点情報をとってワイヤーフレームみたいな表示にしたり、いろいろできます。

##とりあえず線を表示する
メニューからなりヒエラルキーからなりVectorLineを選択
スクリーンショット 2016-07-07 21.41.36.pngスクリーンショット 2016-07-07 21.41.43.png

すると画面上に線が表示されます
スクリーンショット 2016-07-07 21.38.16.png

あとはこの線の設定はインスペクタで。
線の色やつなぎ目の形など設定できます。
スクリーンショット 2016-07-07 21.38.50.png

いちなどはScene上で編集できます。
ヒエラルキーでラインをクリックして、あとはドラッグで移動できます。
shiftキー+クリックでポイント追加 ccontrol+クリックでポイント削除

また、この線uguiのマスクでマスクすることもできます
後ろの白いのがマスク用の画像。これをuguiのマスクの子オブジェクトにlineを入れてあげるとマスクがききます。
スクリーンショット 2016-07-07 21.54.46.pngスクリーンショット 2016-07-07 21.54.46.png

##コードから線を描く
コードからから線を描くときはまずはこれを忘れずに

using Vectrosity;

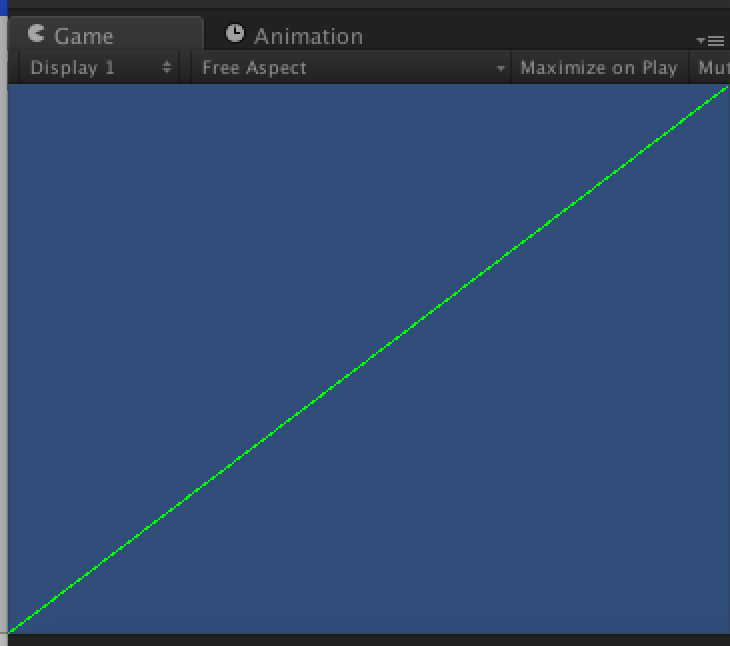

それからシンプルな線は

VectorLine.SetLine (Color.green, new Vector2(0, 0), new Vector2(Screen.width-1, Screen.height-1));
スクリーンショット 2016-07-07 22.05.56.png

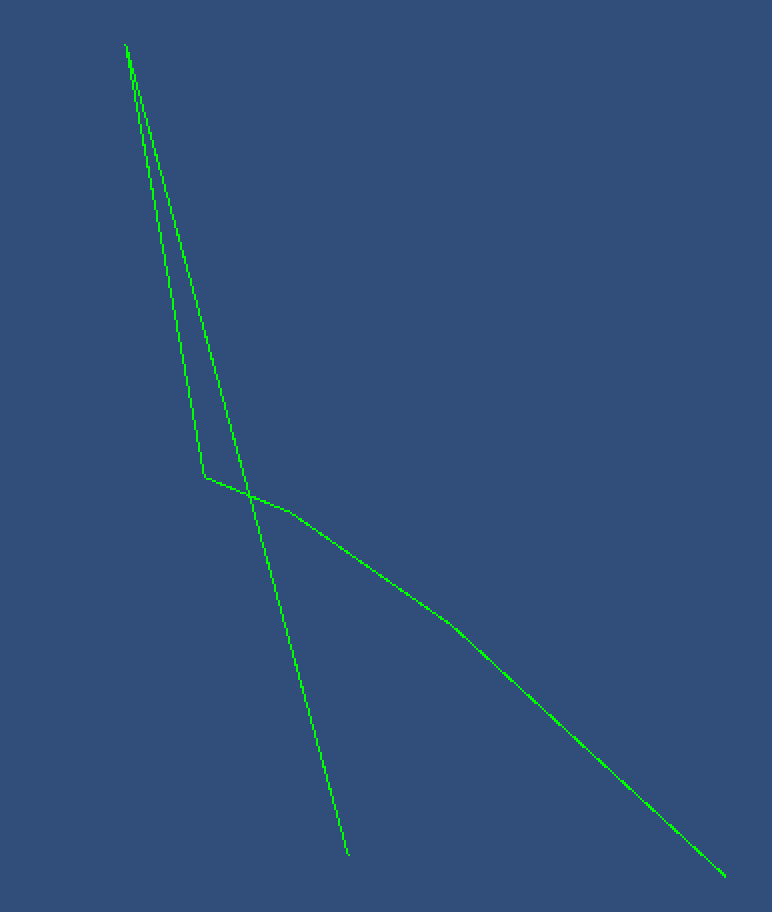

配列でも渡せるよ

Vector2[] pointList = new Vector2[Random.Range(5, 10)];
for(int i = 0; i < pointList.Length; i++)
{
	pointList[i] = new Vector2(Random.Range(0f, Screen.width), Random.Range(0f, Screen.width));
}
VectorLine.SetLine (Color.green, pointList);
スクリーンショット 2016-07-07 22.13.24.png

SetLineの戻り値VectorLineを変数などに入れておけば、後から位置の変更なども可能です


	VectorLine myLine;

	void Start ()
	{
		Vector2[] pointList = new Vector2[Random.Range(5, 10)];
		for(int i = 0; i < pointList.Length; i++)
		{
			pointList[i] = new Vector2(Random.Range(0f, Screen.width), Random.Range(0f, Screen.width));
		}
		myLine = VectorLine.SetLine (Color.green, pointList);
	}

	void Update () {
		myLine.points2[1] = new Vector2(Random.Range(0f, Screen.width), Random.Range(0f, Screen.width));
		myLine.Draw();
	}

線を更新したときはDraw()を呼ばないと更新されません。

消すときは

VectorLine.Destroy (ref myLine);

で消えます

他にも

  • 四角:makeRect
  • 角丸:MakeRoundedRect
  • 円:MakeCircle
  • 楕円:MakeEllipse
  • 弧:MakeArc
  • 曲線:MakeCurve

など色々あります。

##さてさて作りたかったものをつくろう
私が作りたいのはmayaのUIのこれ。
スマホとかだとやっぱりメニューコマンドの選択は楽にしたいということで、
これを作ってみたく、これの線のところをVectrosityでやろうかと思いました

だいぶやっつけですが現状はこんな感じ。

ちなみになつかしのスーパーマリオRPGみたいな戦闘を作りたくなって、
スマホでタップしてメニュー選択はだるいと思いこうすることに。

ちなみにこのVectrosityのラインなどはuGUIだとCanvas Overlayにしか対応していないので注意
ちょっとやっつけだけど一旦こんな感じでここまで。
