はじめに
本日は平日の午前中というなかお越し頂き有り難うございます。
本日のハンズオンセミナーが皆さんにとって有意義になるように努力しますので、疑問点・不明点などありましたらどしどし聞いてください。
本日のGoalとやること
Goal
Yahoo!ビッグデータインサイト(以下YBI)を利用して簡単にサーバーログを取得、集計ができることを確認すること。
やること - 流れ
本日やることは以下となります。
- Step1: YBIのアカウント登録(無料)
- Step2: IDCFクラウドのアカウント登録(本日分は少なくとも無料)
- Step3: VM作成
- Step4: ネットワーク設定
- Step5: SSH接続作業
- Step6: Webサーバー(Nginx)インストール
- Step7: TD-CLI(Command Line Tool)インストール
- Step8: YBIの設定(DB作成/Table作成)
- Step9: td-agentのインストール
- Step10: td-agent設定
- Step11: YBIへのデータアップロード
- Step12: YBIでの集計処理

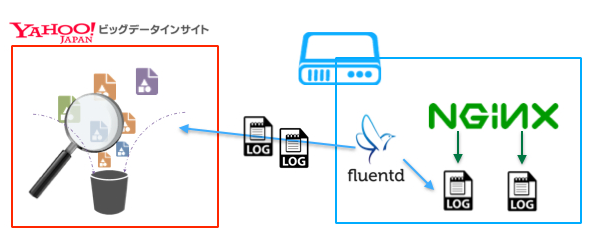

やること - イメージ
以下本日やることのイメージ図となります。
Step1: YBIのアカウント登録

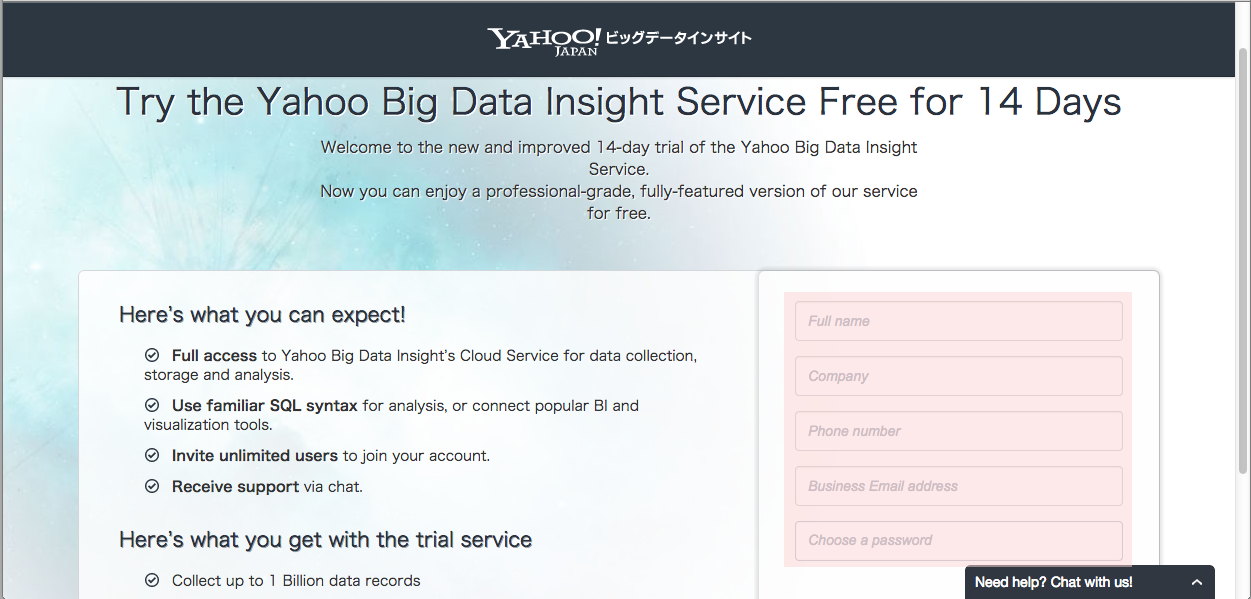

YBIサインアップページにアクセスして必要事項を入力して、Sign Up
ボタンを押下します。
必要事項は以下になります。
- 氏名
- 会社名
- 電話番号
- メールアドレス
- パスワード
自動で課金されるということはありませんのでご安心ください。
Step2: IDCFクラウドのアカウント登録
Step2-1: IDCFクラウドのコンソールにアクセス
IDCFクラウドサインアップページにアクセスして
新規会員登録
ボタンを押下します。

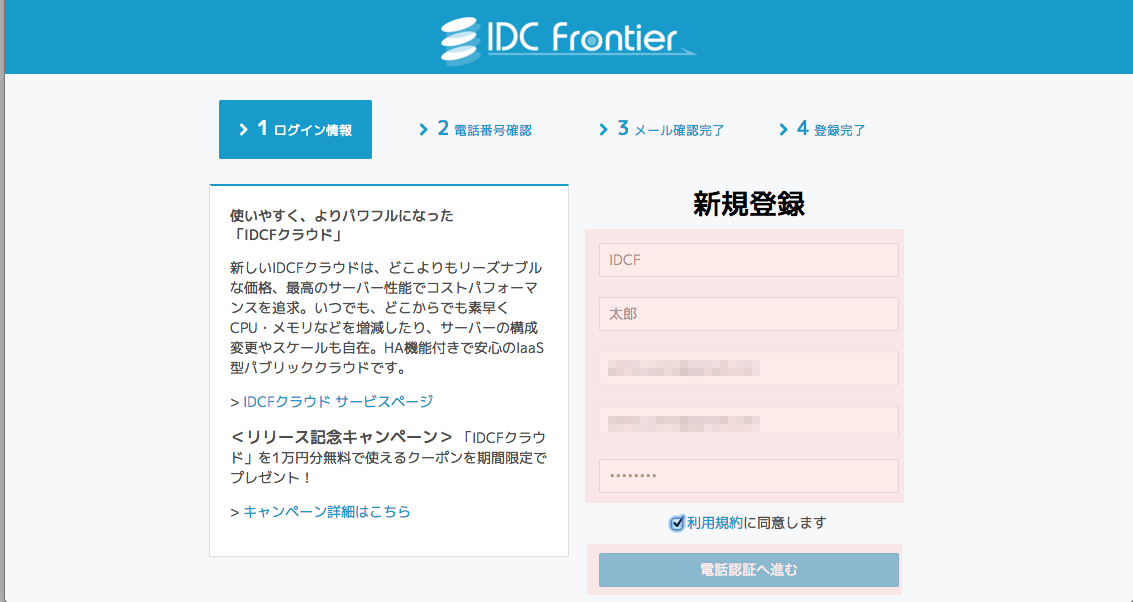

Step2-2: ログイン情報登録
次に以下の必要事項を入力して、利用規約に同意する
チェックボックスにチェックを入れ、電話認証へ進む
ボタンを押下します。
- 姓
- 名
- アカウントID
- メールアドレス
- パスワード

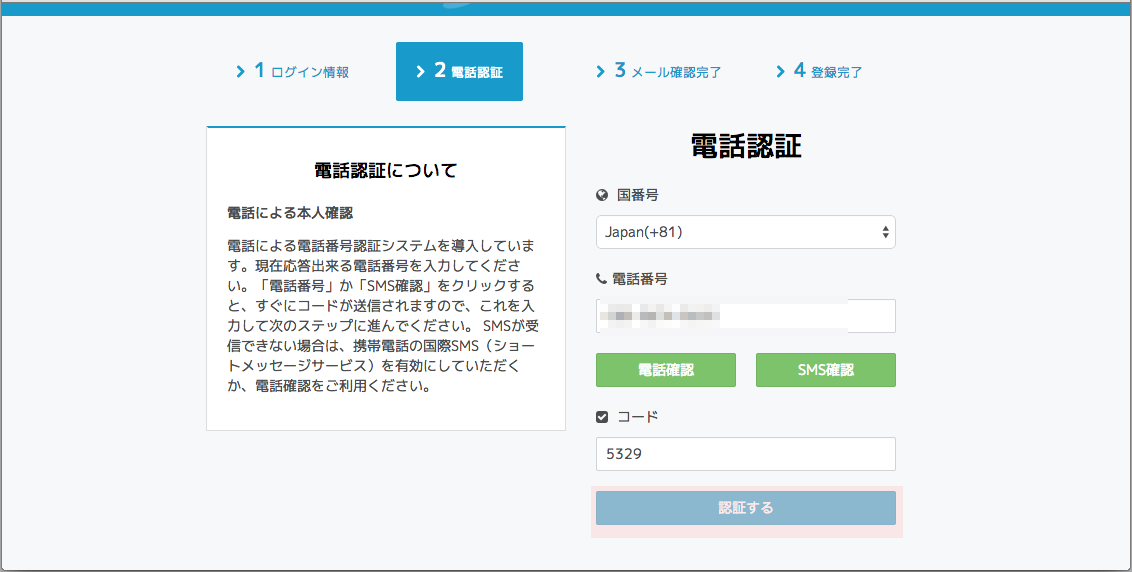

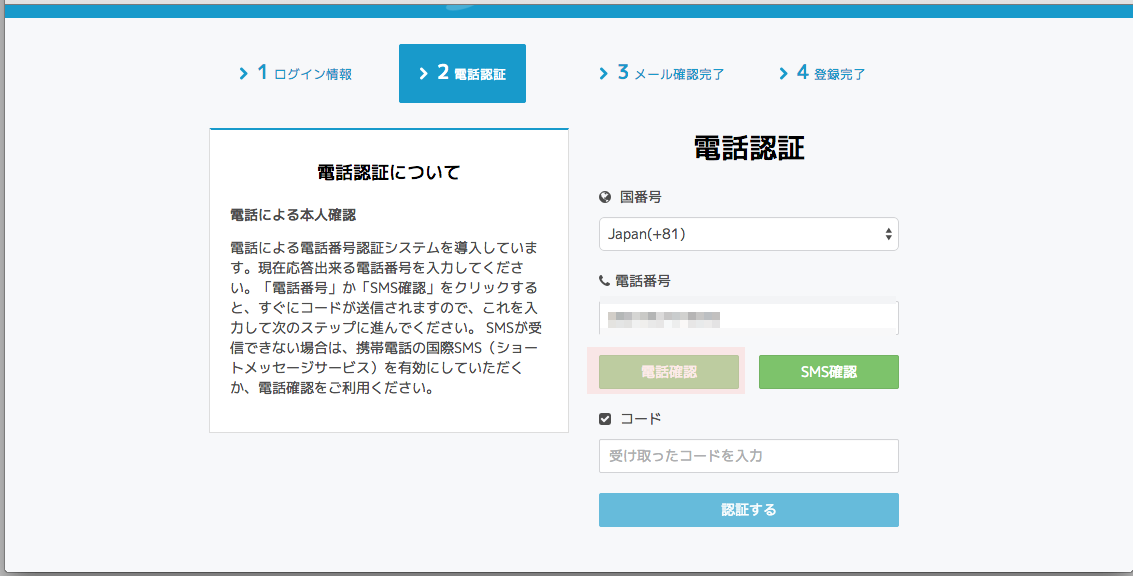

Step2-3: 電話認証
以下必要事項を入力して電話確認
ボタンを押下してください。
そうすると英語で電話がかかってきて、認証コードとなる4桁の数字を教えてくれます。
その4桁の認証コードを入力して、認証する
ボタンを押下してください。
Step2-4: メール認証
認証が通ればStep2-2
で登録したメールアドレス
にnoreply@idc.jp
から以下のようなメールが届いているはずです。

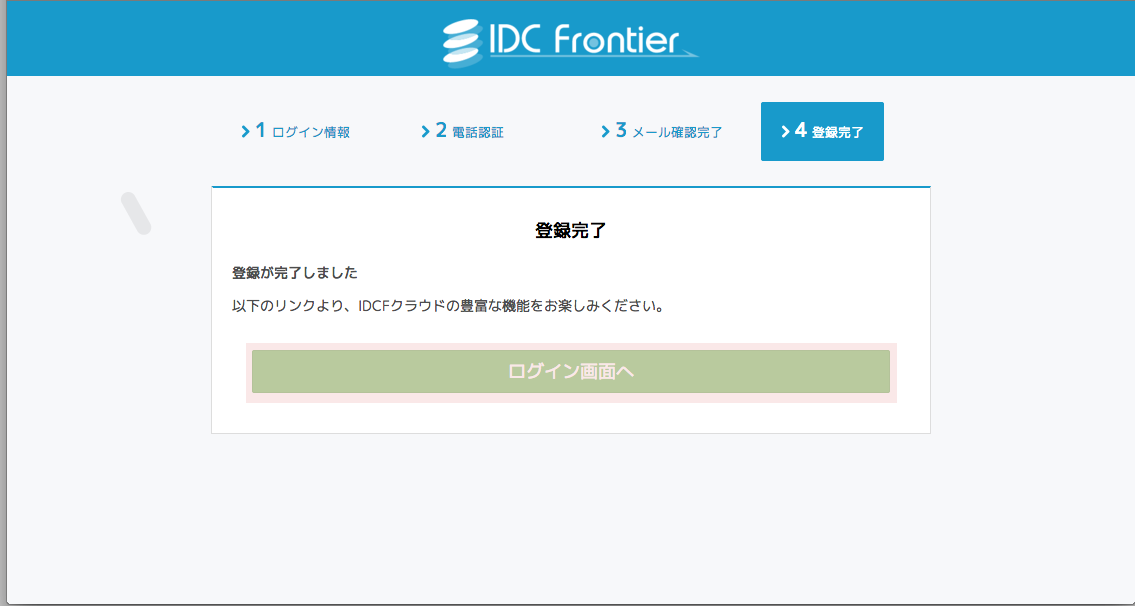

メール本文中のリンクをクリックすることでメール認証が完了し、認証作業が終了となります。
VMを作成するためにはアカウント情報登録、支払い方法を登録する必要がありますのでログイン画面へ
ボタンを押下して、コンソール画面を表示させてください。

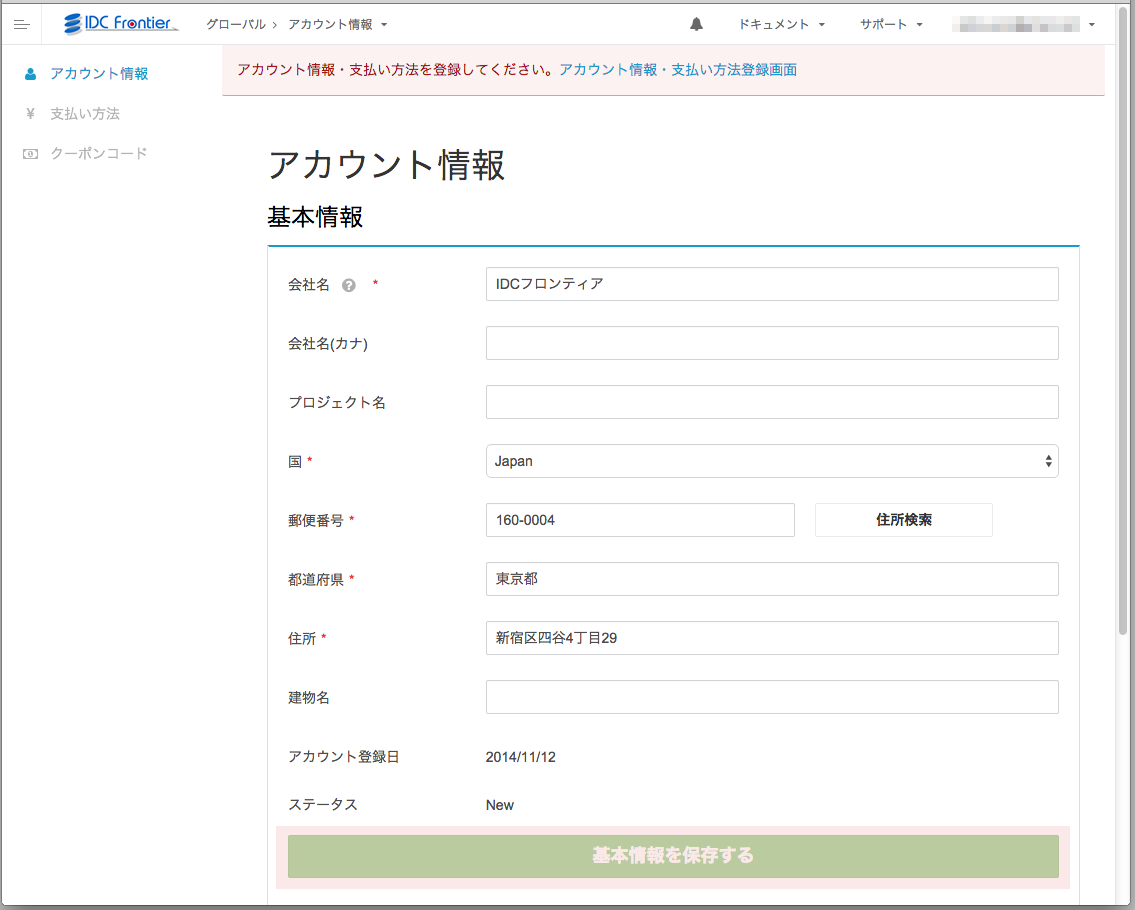

Step2-5: アカウント情報登録
以下の必須入力項目を入力して、基本情報を保存する
ボタンを押下してください。
- 会社名
- 国
- 郵便番号
- 都道府県
- 住所

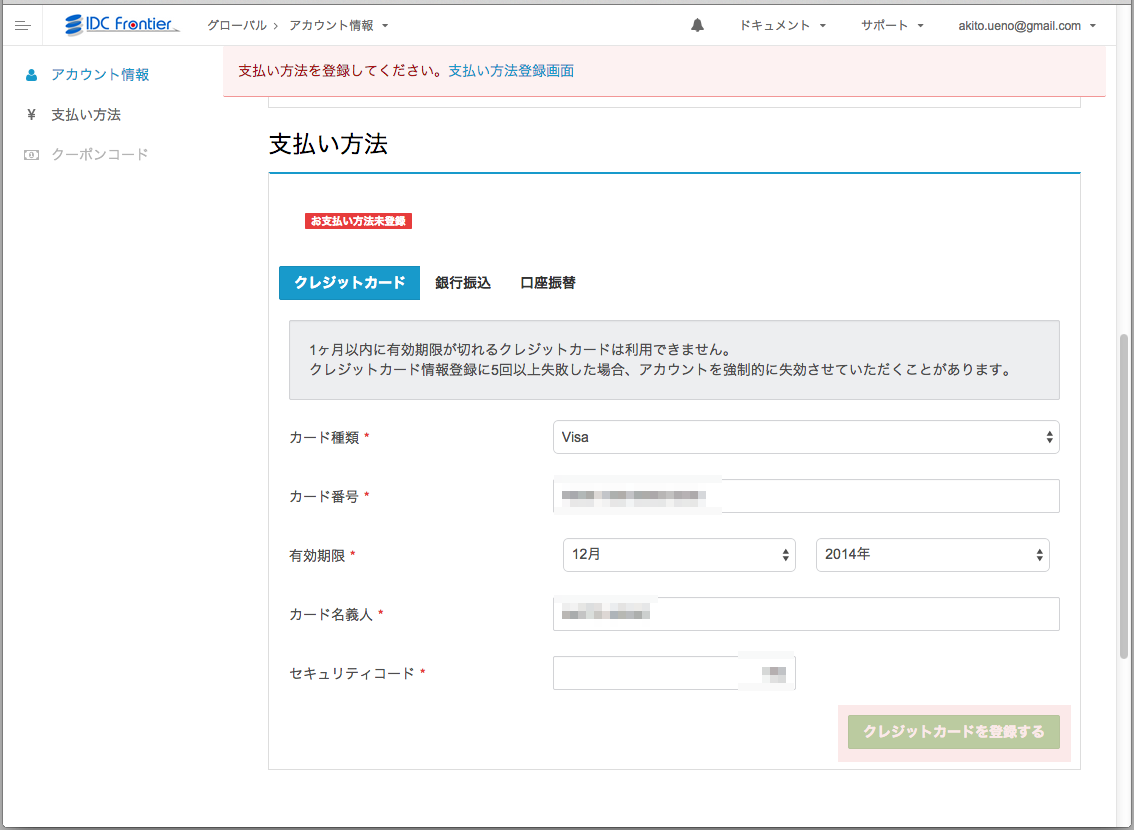

Step2-6: 支払い情報登録
アカウント情報登録が完了すると、画面下に以下の支払い方法登録フォーム
が表示されます。
クレジットカード情報を入力して、クレジットカードを登録する
ボタンを押下してください。
Step2-7: クーポンコード登録
このままではVM作成したときに課金してしまいますので本日配布するクーポンコードを登録してあげます。
本日発行させて頂くクーポンは5000円分となります。ただし有効期間は6ヶ月となるので、以下のいずれかの条件が満たされた場合に課金
されてしまいますのでご注意ください。
- 5000円分のクーポンを使い切る(light.S1の場合だと10台 * 1ヶ月で使い切られます。)
- 6ヶ月経過した場合。
当日口答で説明します!
Step3: VM作成
さてこれでVMを無料で作成できる環境が整いました。
Step3-1: コンソール画面にログイン
IDCFクラウドコンソールにアクセスしてログインします。
Step3-2: VM作成

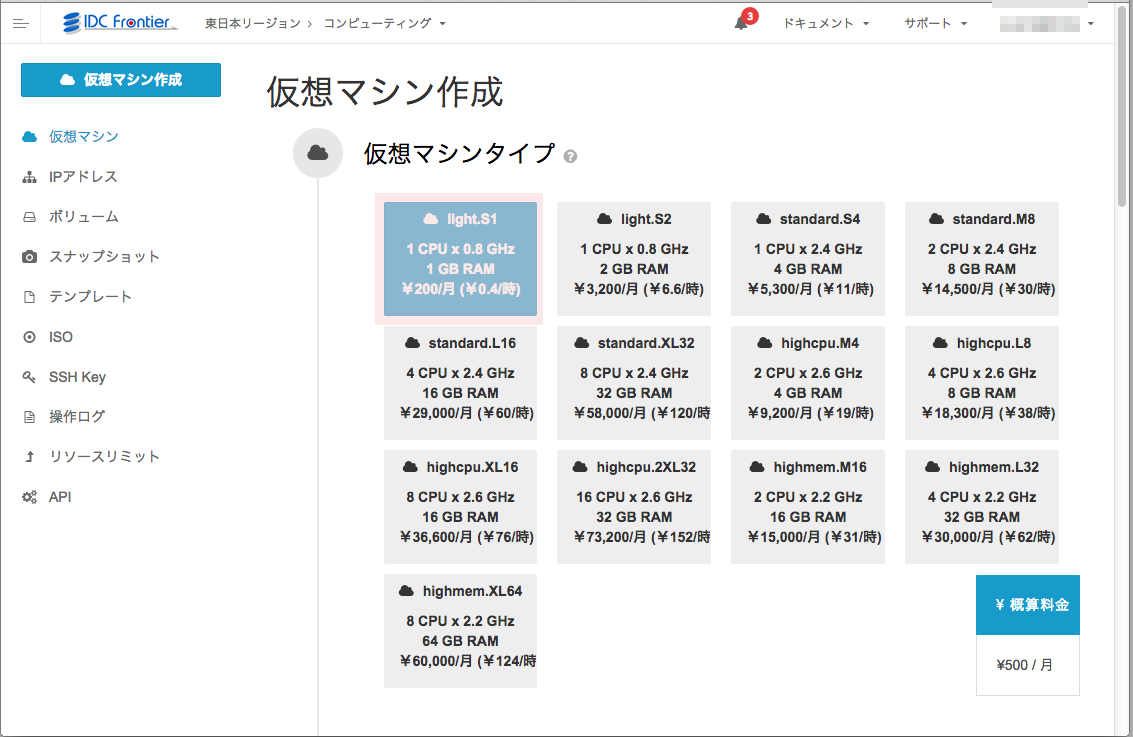

Step3-3: インスタンスタイプの設定

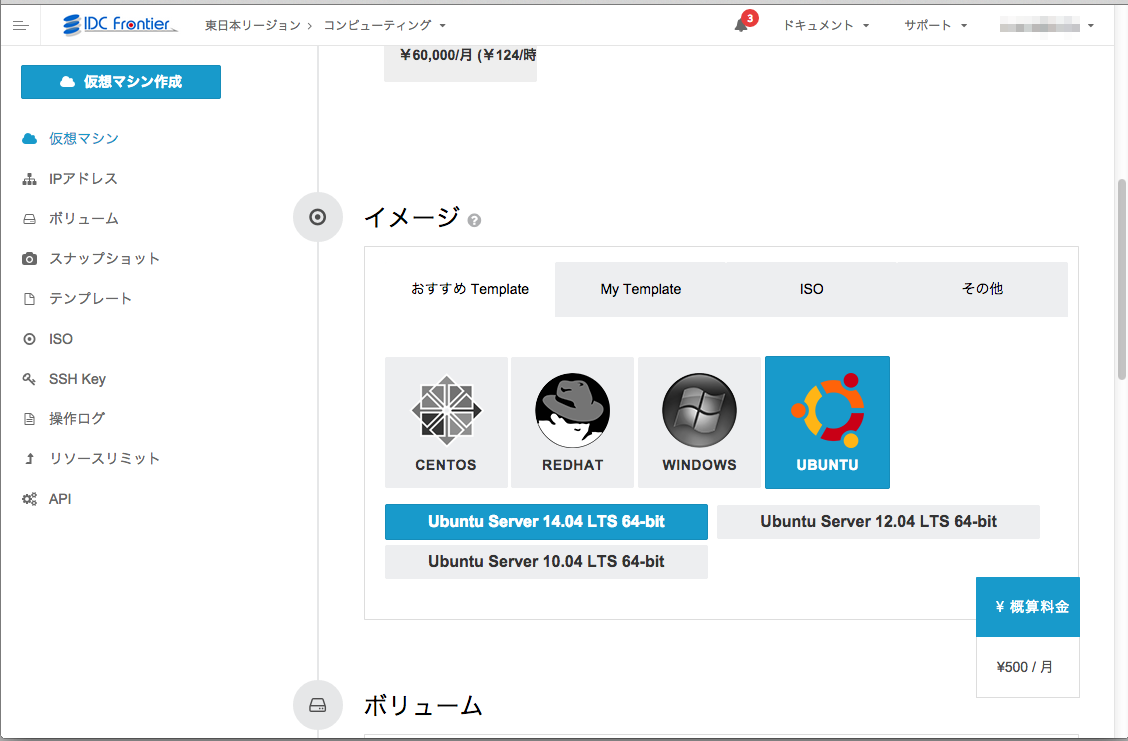

Step3-4: OS選択
Linuxならなんでもよいのですが・・・この資料ではUbuntu14.04
を選択しておきます。
Step3-5: Volume設定
デフォルトでROOTディスクで15GBあるのでこのままとします。

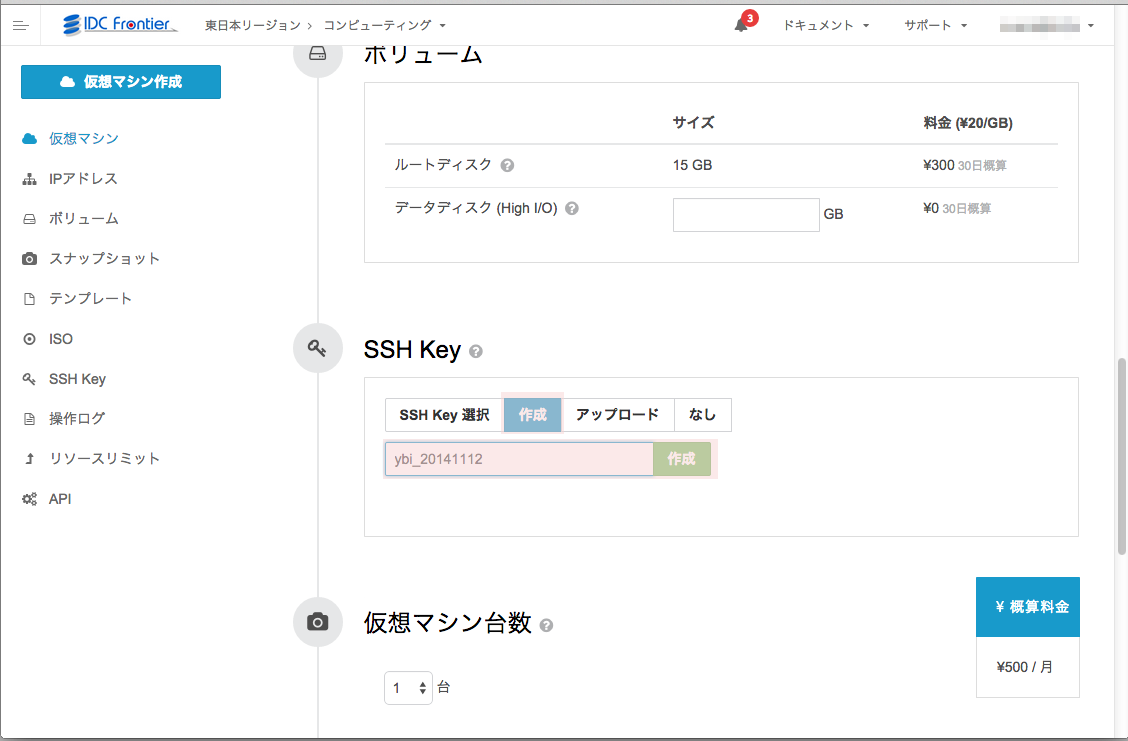

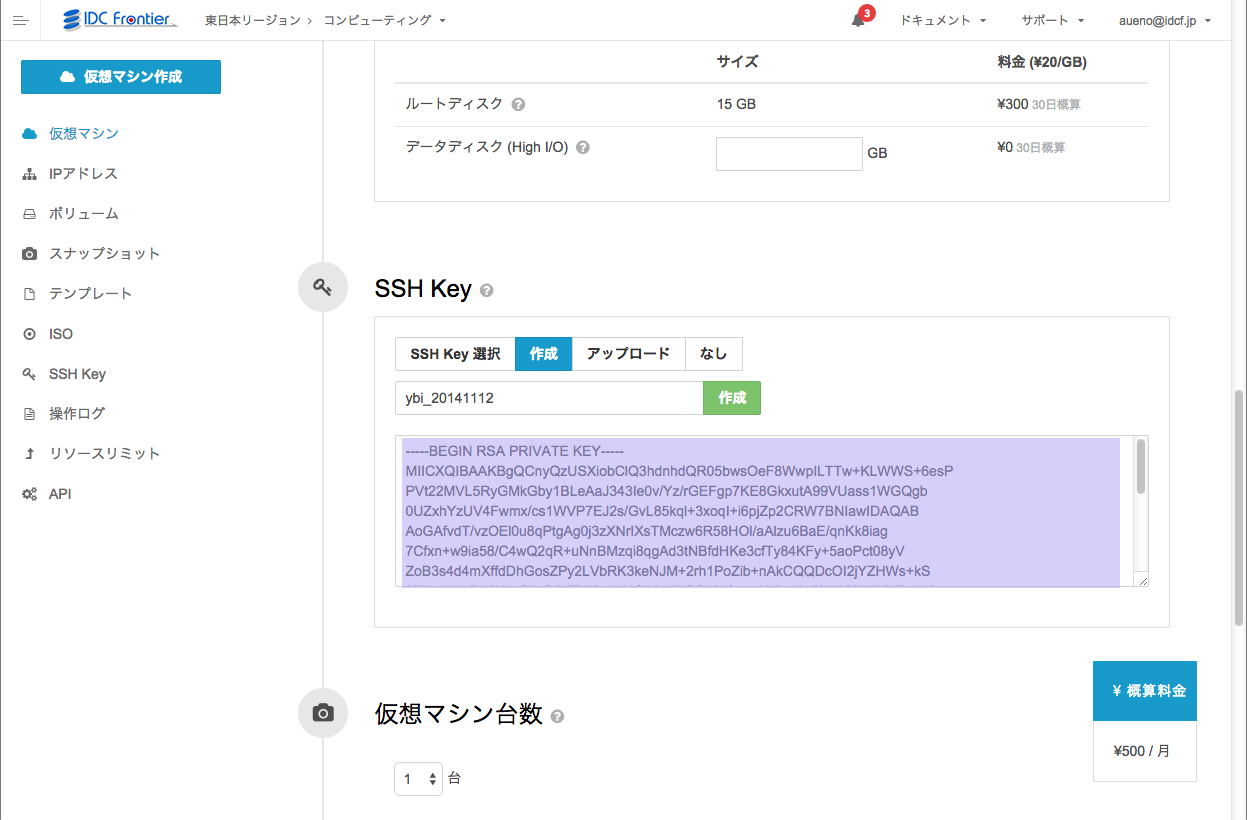

Step3-6: SSH-Key作成
ご自身のsshの公開キーをアップロードすべきなのですが、今回は環境を揃えるために新たにSSH-keyを作成する手順となっております。
ご容赦ください。
名前はybi_YYYYmmdd
のような適当な名前を入力しておいてください。名前入力後作成
ボタンを押下します。
作成されると以下のように秘密キーが表示されるので、コピーして適当なファイル名(~/.ybi_ssh)でローカルに保存してください。
最後に改行が入らないように注意してください。
$ cat ~/.ybi_ssh
-----BEGIN RSA PRIVATE KEY-----
MIICXQIBAAKBgQCT/J5Vg2DhkMQHph74ooCkznglFrQu5TmZ0qDLK5SnrhGfvpFF
1u6TpObRkv5ycYm5gSPl9jDRg4kSVoX/ueoRptf253fKIIE03ybuZvWjYH4ES0F3
5cpMENXP2VRWN00j51E16bQCr7Ko6zKQMexrgvzbXXnRGtRON2D77RcusQIDAQAB
AoGAZXmk7MhQx3uoIAKWXDG5+silc/E0jq+aJtNadNamcbCX3y0imnw+TjmWGQEt
vzYBlZVrE0YUxaXneQ6hhfBrArKaTwr2WtCRBAFxao/mDqoz/kgeS6T/GS4KSuqd
RnscIeQHOThxBi+ezCqM0FC8OJ+Vlsd5ig+U2NWv2p70800CQQDHv/xZVKMIPV6J
yCkzC6G4oSFe5T8IgVj3yyrGK9lMLQu+QI+Jfs0Qhndl6vonOPdnwJHhZeNptYii
DxQPwMrvAkEAvakENxLg9tmBuYxjhW3XBVLJUnOdH4JwVNGyMF/+xUA0x34qdCIZ
dbIZZLwpjWsGWF7M/ZamuQn8+tLtL7IgXwJBAKt0CimvMUU4T/ZZ/asX99dfTyKC
CanGRNRk6jExoBH3tFW4Wrw9P81IbiHoIJIcHphKvazH5PxuWnooESM4a7cCQQCw
8neUSnDI3bVCP9C6M/hgZxSdcHAvbasP93Sf3W/86CJV3UgOgaHvRPKcIVFDN477
87adAWkbSk5UVWYlEbNRAkA5SJKAWDlp79AWTCP9CYCBGh5upwt5UgrZ3sisgrwF
+gScruHTzHVTjJ34Xb71uPokAA0C3oGxpcDQAp+E7WnR
-----END RSA PRIVATE KEY-----
$

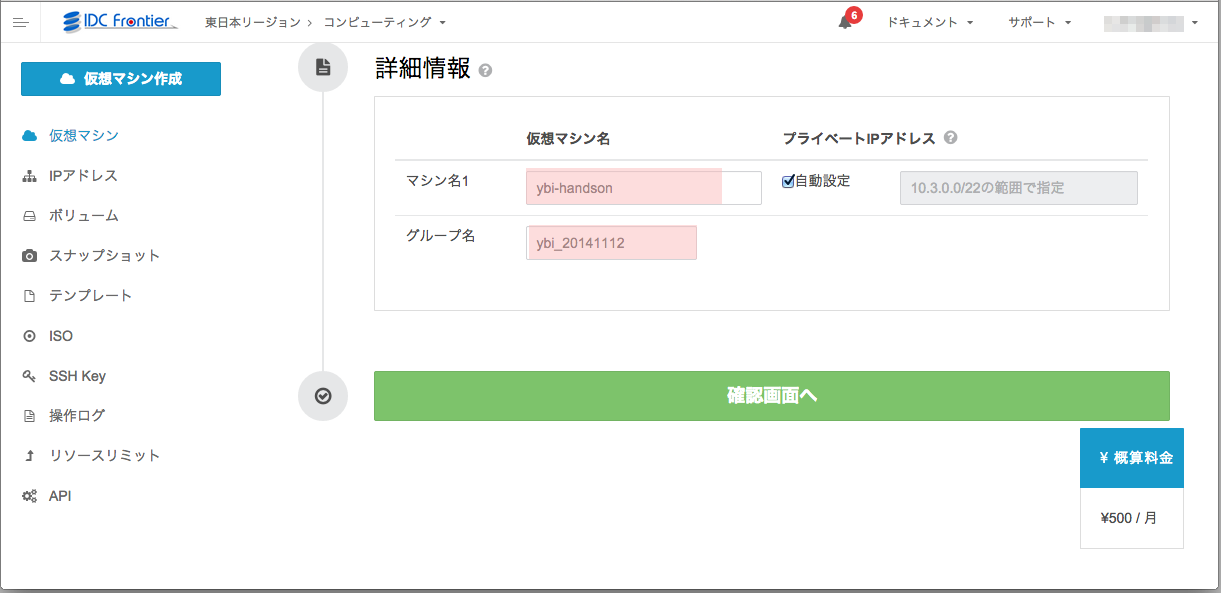

Step3-7: 仮想マシン名設定
以下適当なマシン名とグループ名を入力してください。
ここではybi-handson
、ybi_20141112
と入力しています。
入力後確認画面へ
ボタンを押下します。

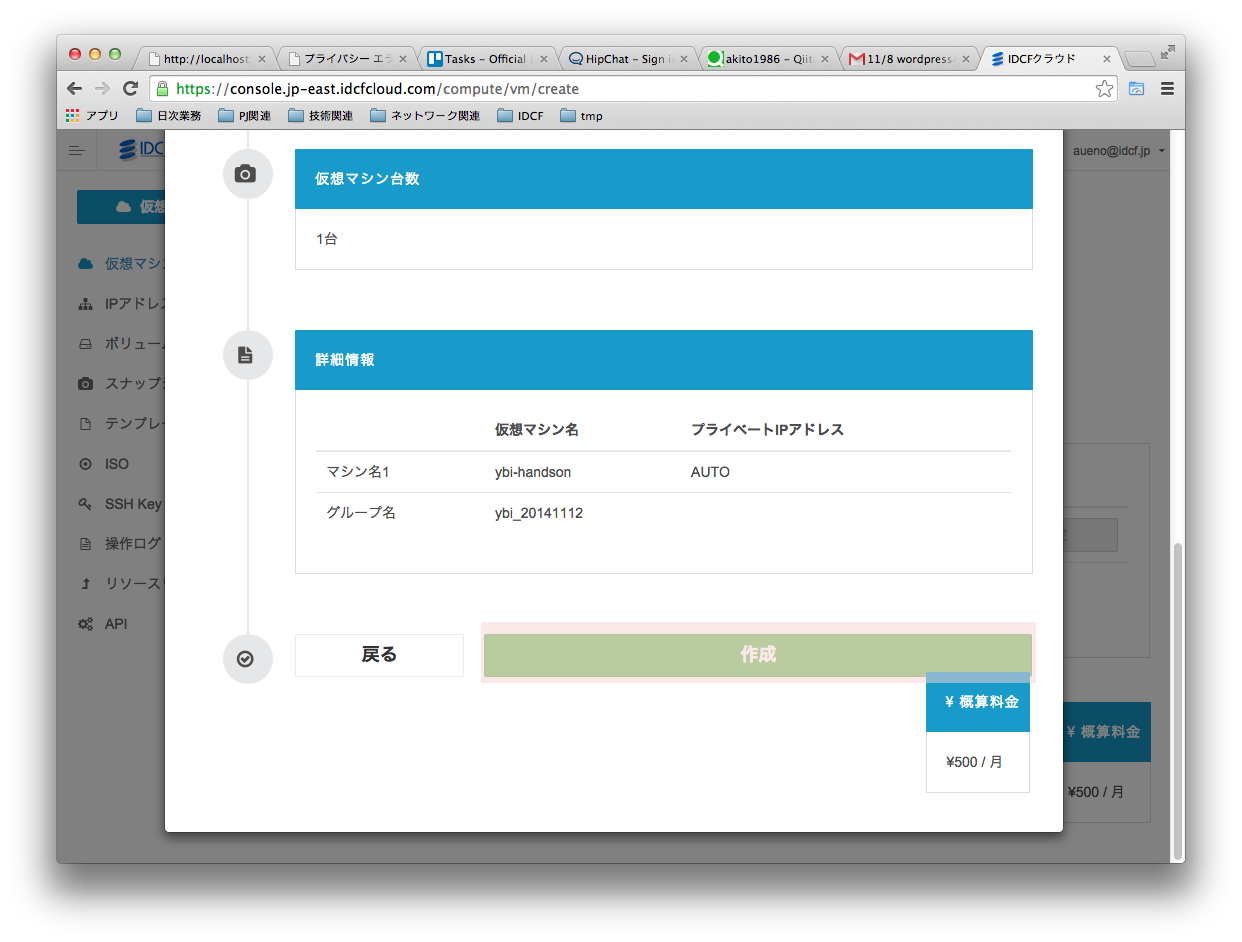

Step3-8: 作成
確認画面で設定した値に誤りが無ければ、作成
ボタンを押下してVMを作成します。
作成したVMがRunning
状態になったらVMの準備が整ったことになります。
Step4: ネットワーク設定
VMを作成できましたが、今の状態ではクラウド内のローカル環境では導通可能となりますが、インターネット経由ではまだ接続することができません。
ここではインターネット経由で接続できるように以下の設定を行います。
- SSHのファイアーウォール設定
- SSHのポートフォワーディング設定
- HTTPのファイアーウォール設定
- HTTPのポートフォワーディング設定

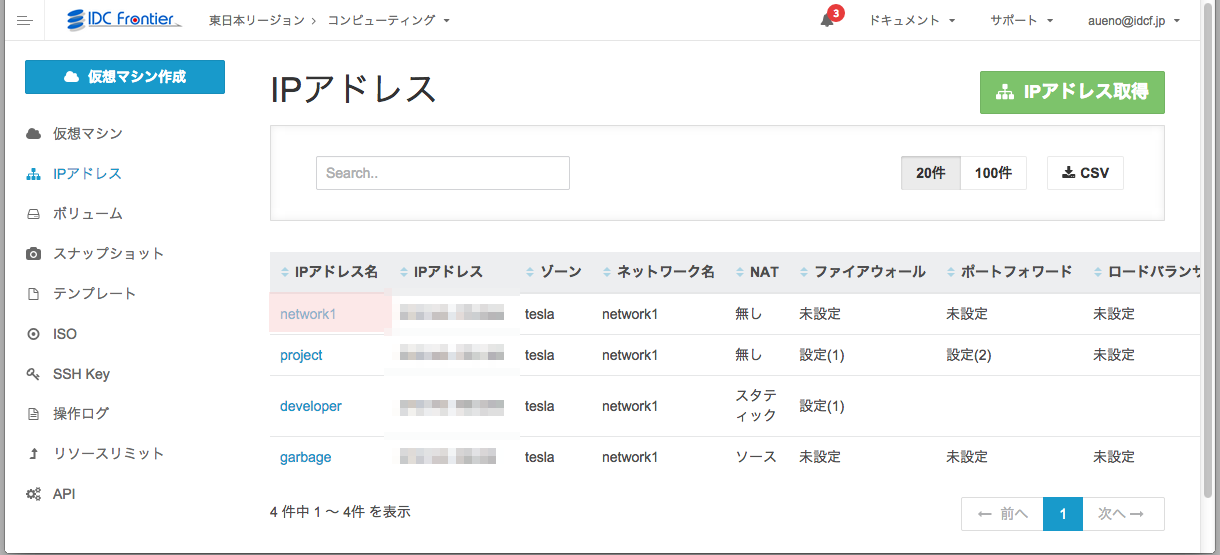

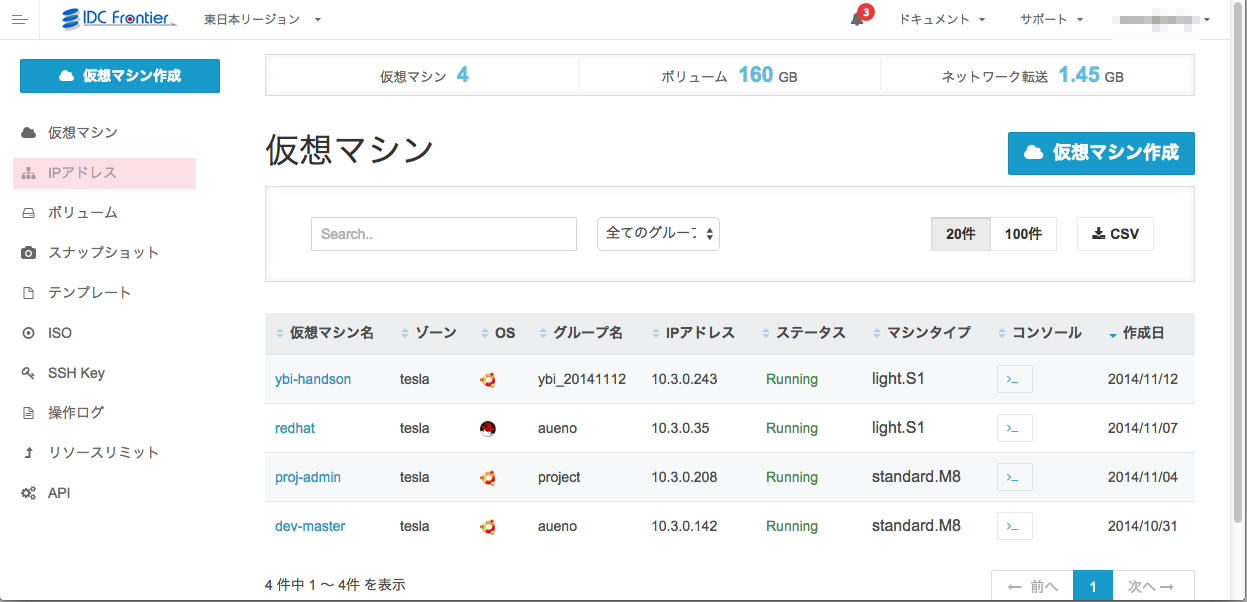

Step4-1: パブリックIP表示
まずはパブリックIPアドレスを取得します。
といっても初回VM作成時には既にパブリックIPアドレスが発行されています。
IDCFクラウドコンソールのサイドメニュにあるIPアドレス
をクリックしてIPアドレス画面を表示します。
そうすると、IPアドレス名
がnetwork1
というIPアドレスが表示されるはずです。

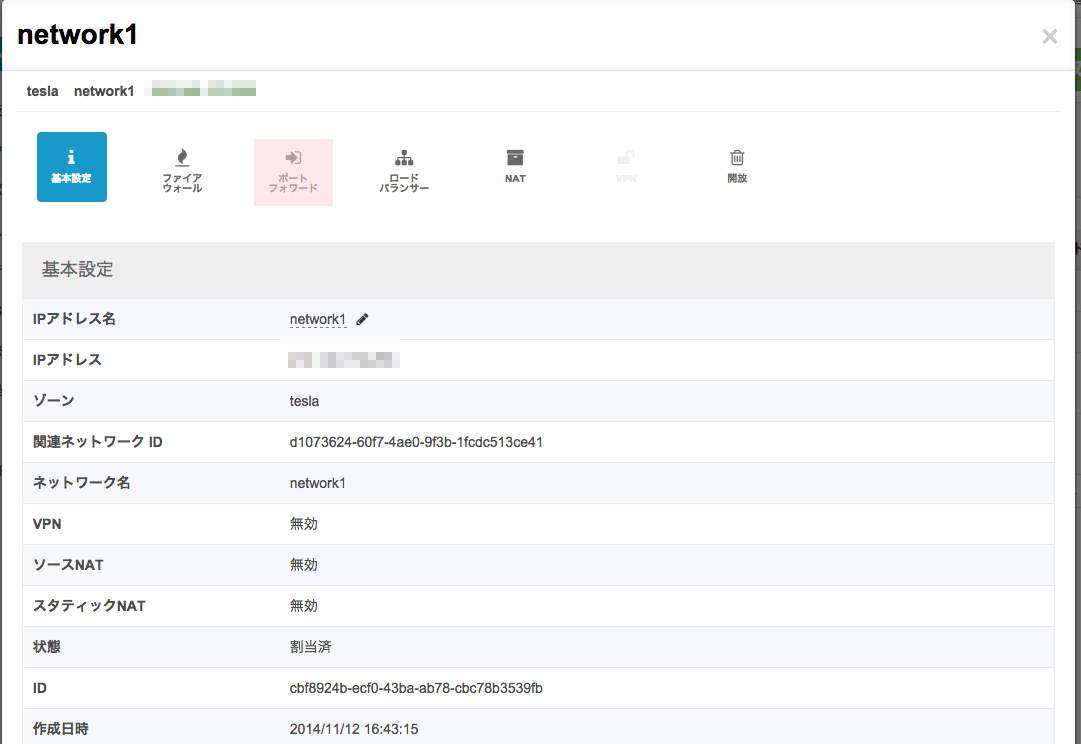

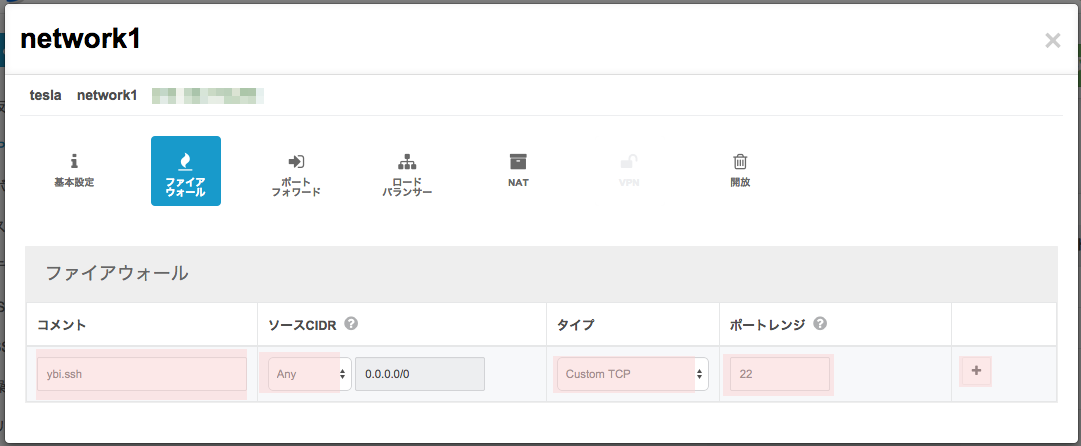

Step4-2: SSHファイアーウォール設定
network1
をクリックしてネットワーク設定画面を開きます。
ネットワーク設定画面でファイアーウォール
メニュをクリックしてファイアーウォール設定画面を開きます。
以下必要事項を入力して+
ボタンを押下します。
必要事項は以下となります。
- コメント: ybi.ssh
- ソースCIDR: Any
- タイプ: CustomTCP
- ポートレンジ: 22
これでnetwork1
のポート22にアクセスできるようになりました。
Step4-3: SSHポートフォワーディング設定
次にnetwork1
のポートフォワーディング
メニュを選択して、設定画面を開いてください。
ポートフォワーディング
設定画面で以下必要事項を入力して+
ボタンを押下します。
- コメント: ybi.ssh
- プライベートポート: SSH
- パブリックポート: 22
- 仮想マシン: ${Step3で作成したVM名}
これでインターネット経由でnetwork1
経由で作成したVMのポート22にアクセスできるようになりました。
Step4-4: HTTPファイアーウォール設定
Step4-2: SSHファイアーウォール設定
の箇所をSSH
をHTTP
に、22
を80
に読み替えて実施してください。
Step4-5: HTTPポートフォワーディング設定
Step4-3: SSHポートフォワーディング設定
の箇所をSSH
をHTTP
に、22
を80
に読み替えて実施してください。
さてこれでネットワーク設定が完了しましたのでSSH経由で作業できるようになりました!!
Step5: SSH接続作業
本来なら難しい作業ではないのですが、今回はIDCFクラウドで新たにSSH-Keyを作成してそれを用いてSSHログインすることになります。
それぞれの環境に合わせて作成したVMにSSHログインしてください。
Step5 Case1: MacOSX, Linuxの場合
以下のコマンドを実行して、SSHログインします。
$ chmod 600 ~/.ybi_ssh # 読み込み書き取り権限のみとします。
$ ssh -i ~/.ybi_ssh root@${ip_address}
The authenticity of host '${ip_address} (xxx.xxx.xxx.xxx)' can't be established.
RSA key fingerprint is 57:84:18:2b:ff:e0:80:09:af:fd:d7:c0:ea:d6:ec:8b.
Are you sure you want to continue connecting (yes/no)? yes
Warning: Permanently added '${ip_address}' (RSA) to the list of known hosts.
Welcome to Ubuntu 14.04.1 LTS (GNU/Linux 3.13.0-33-generic x86_64)
* Documentation: https://help.ubuntu.com/
root@ybi-handson:~#
${ip_address}にはnetwork1
のIPアドレスを入力してください。
Step5 Case1: Windowsの場合

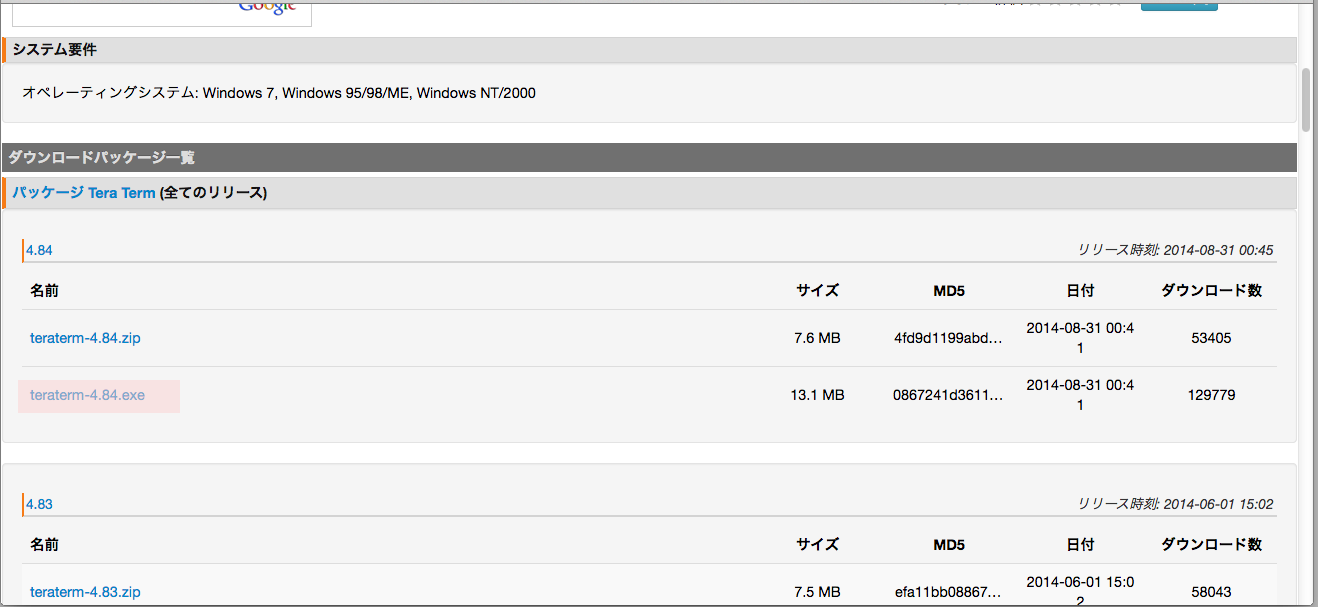

Step5-1: SSHクライアントツールのインストール
SSHクライアントツールがローカル環境にない場合は、多分Windowsでは最も一般的である(と私が勝手に思っているだけかもしれませんが)、
TeraTermにアクセスして、teraterm-4.84.exe
をダウンロードしてください。
あとはダウンロードファイルを実行すればインストールできるはずです!
Step5-2: SSHログイン

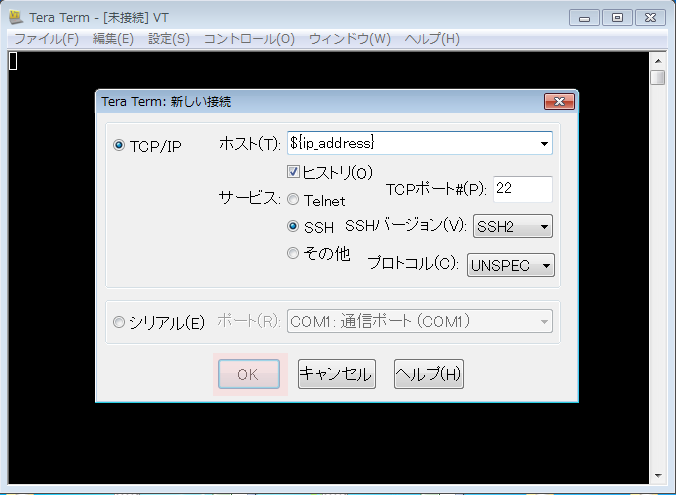

Step5-2-1: IP指定
まずはTeraTermを起動します。
そしてホストにnetwork1
に設定されているIPアドレスを入力してOK
ボタンを押下します。

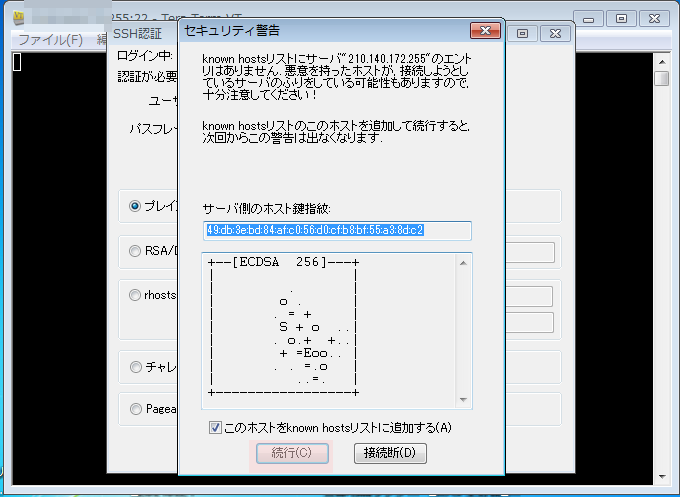

Step5-2-2: known_hostsに追加
セキュリティ警告ポップアップが表示されますが、無視して続行
ボタンを押下してください。

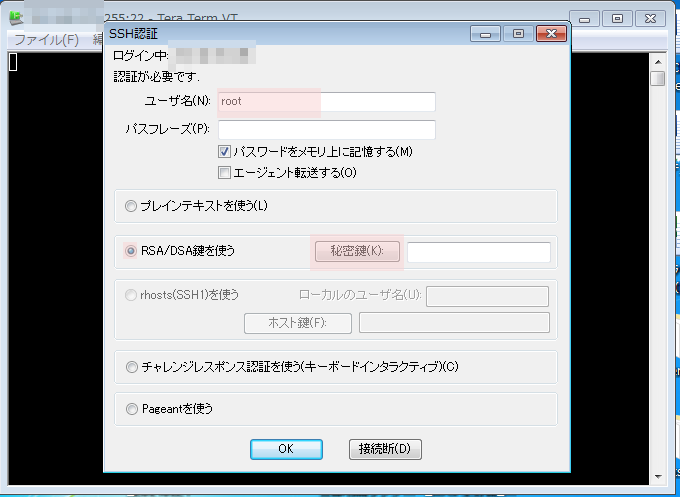

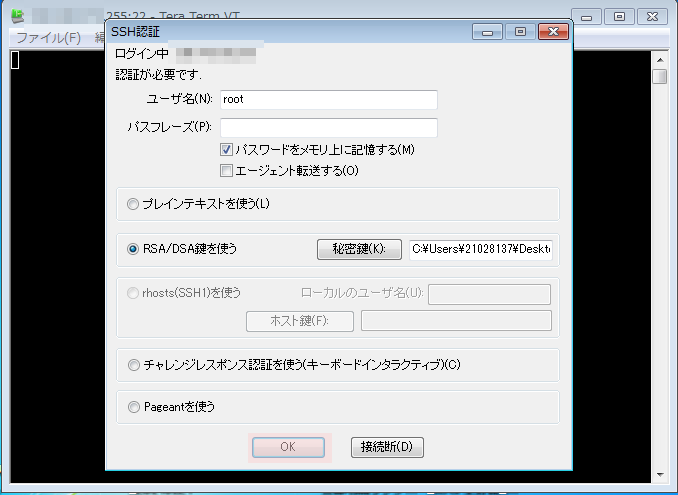

Step5-2-3: 秘密鍵設定
ユーザ名にroot
と設定して、秘密鍵
ボタンを押下して先ほど作成した.ybi_ssh
ファイルを選択します。
Step5-2-4: ログイン
選択後OK
ボタンを押下してSSHログインします。

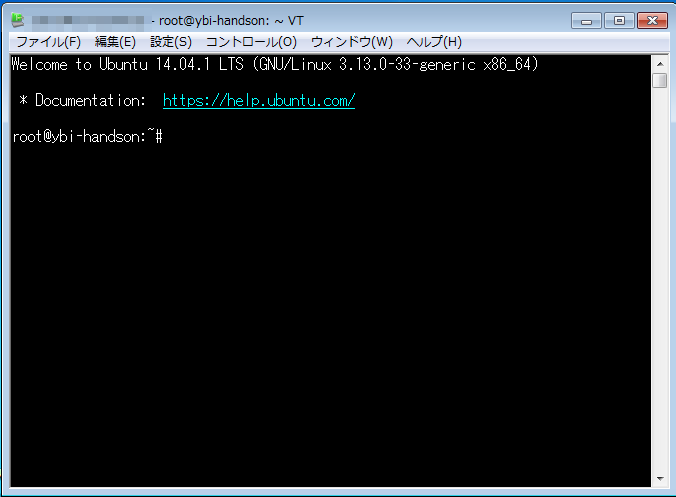

正常ログイン後には以下のような画面が表示されるはずです。
Step6: Webサーバー(Nginx)インストール
さてここからようやくLinuxコマンドを使うことが出来ます!
長かったですね^^;
Step6-1: SSH-Login
SSHクライアントでVMにログインしていない方はSSHログインしてください。
Step6-2: Nginxインストール
以下のコマンドでパッケージインストールします。
# apt-get install nginx
# nginx -v
nginx version: nginx/1.4.6 (Ubuntu)
#
Step6-3: Nginxの起動
インストール後に自動起動されています。。。
# service nginx status
* nginx is running
#

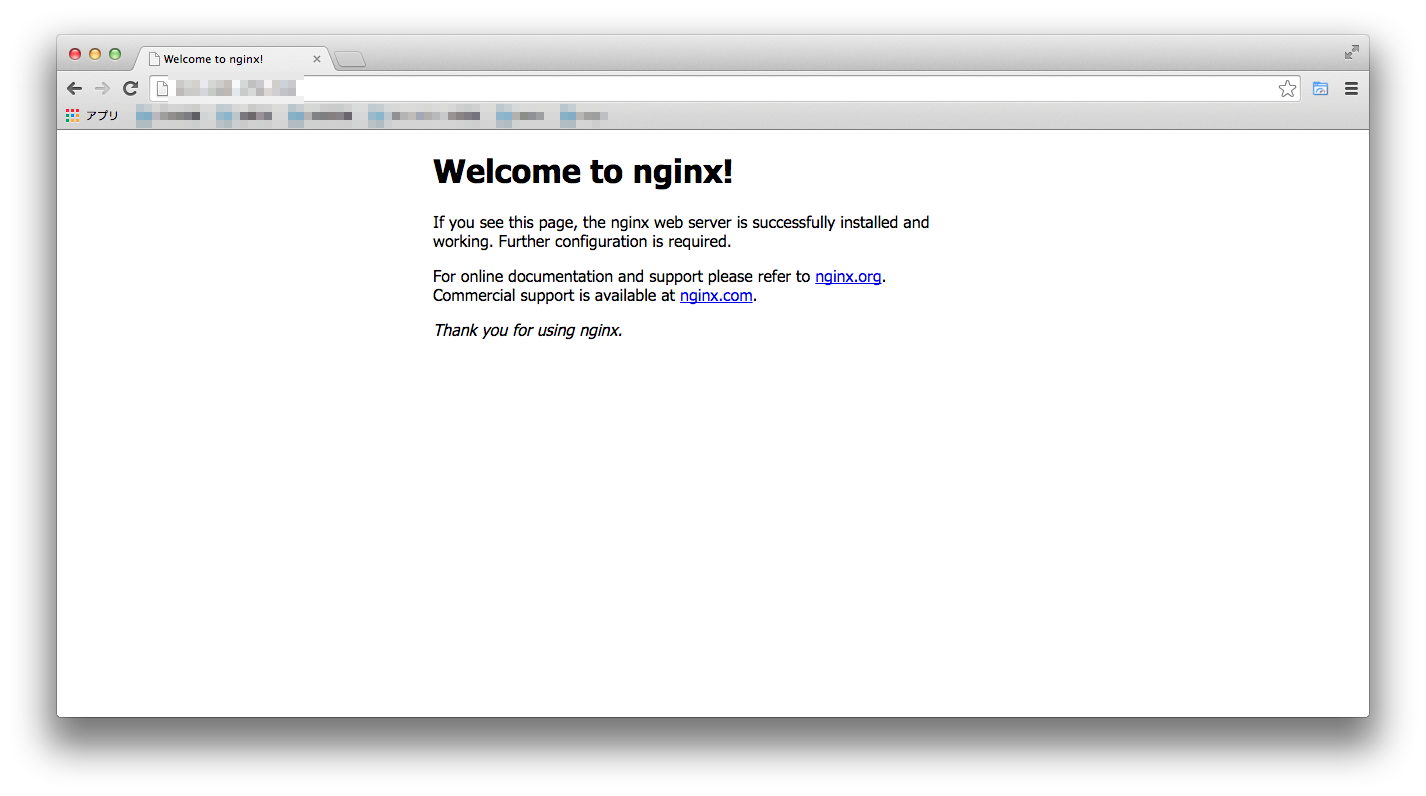

Step6-4: アクセスしてみる。
お使いのWebブラウザでnetwork1
のIPアドレスにアクセスしてみてください。
以下のような画面が表示されるはずです。
Step7: TD-CLI(Command Line Tool)インストール
さて必須ではないのですが、せっかくですのでYBIのコマンドラインツールであるTD-CLIをインストールしておきます。
Step7-1: 必要パッケージのインストール
デフォルトのままですとMakefileを作成するために必要なパッケージがありませんので以下のコマンドでパッケージをインストールします。
必要なパッケージは以下となります。
- ruby-dev: rubyの開発用パッケージ
- make: ビルドに利用するmakeパッケージ
# apt-get update
# apt-get install make ruby-dev
#
Step7-2: TD-CLIのインストール
TD-CLIはRubyGemsのパッケージですのでgem
コマンドでインストールします。
# ruby --version
ruby 1.9.3p484 (2013-11-22 revision 43786) [x86_64-linux]
# # TD-CLIはruby1.9以上を推奨しています。
# gem install td
#
# td --version
0.11.5
#
Step7-3: エンドポイント設定
エンドポイントを設定します。
適当なファイル、~/.bash_profile
などに以下の記述を追加してください。~/.bash_profile
はインストール直後には存在しないのでvim
などのテキストエディタで作成してください。
export TD_API_SERVER=https://ybi.jp-east.idcfcloud.com
正常にファイル保存が行われている場合は以下のように表示されるはずです。
# cat ~/.bash_profile
export TD_API_SERVER=https://ybi.jp-east.idcfcloud.com
# source ~/.bash_profile
# env | grep TD_API_SERVER
TD_API_SERVER=https://ybi.jp-east.idcfcloud.com
#
Step7-4: ログインしてみる
以下のコマンドでログインすることができます。
# td account -f
Enter your Treasure Data credentials.
Email: ${ybi_email}
Password (typing will be hidden): ${ybi_password}
Authenticated successfully.
Use 'td db:create <db_name>' to create a database.
#
さてこれでTD-CLIの準備が整いました!
Step8: YBIの設定(DB作成/Table作成、WriteOnlyKey取得)
ここではnginx
のログを入れるための箱であるDB/Table
を作成します。
Step8-1: DB作成/Table作成
以下のコマンドで簡単にDBとTableを作成することができます。
ybi_handson_20141128がDB名、www_accessがTable名となります。
# td db:create ybi_handson_20141128 # DB作成
Database 'ybi_handson_20141128' is created.
Use 'td table:create ybi_handson_20141128 <table_name>' to create a table.
# td table:create ybi_handson_20141128 www_access # Table作成
Table 'ybi_handson_20141128.www_access' is created.
# td table:show ybi_handson_20141128 www_access # Table情報表示
Name : ybi_handson_20141128.www_access
Type : log
Count : 0
Schema : (
)
#
Step8-2: WriteOnlyKeyの取得

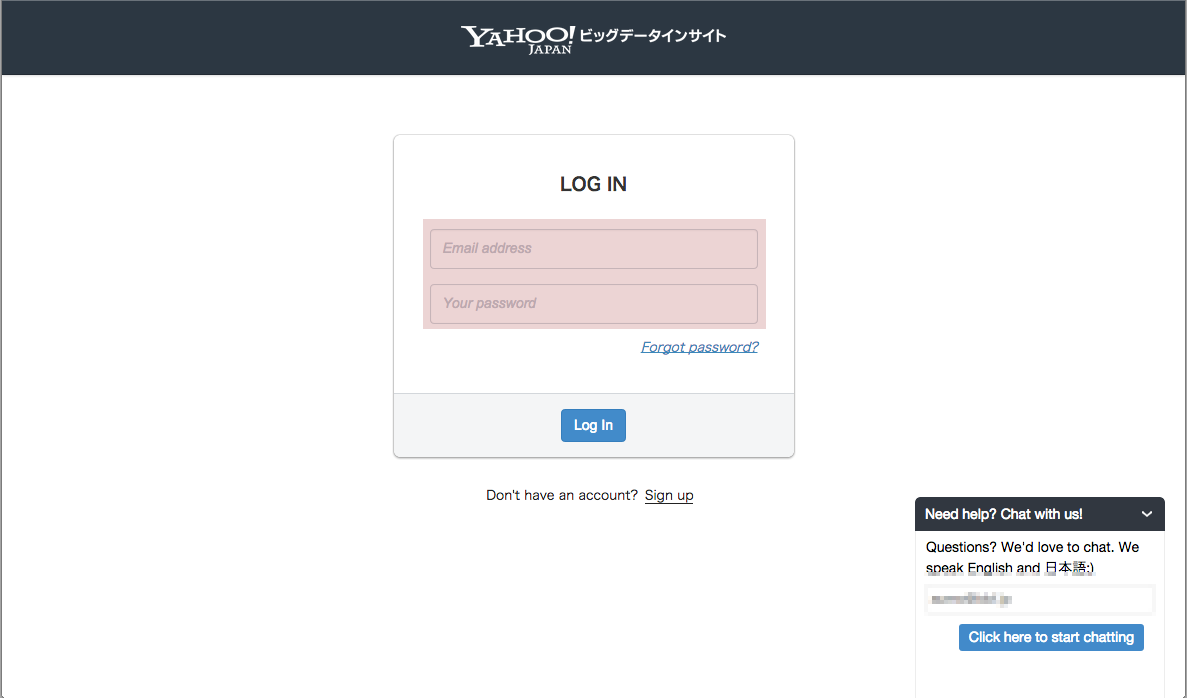

Step8-2-1: YBIコンソールにアクセス
まずはYBIサインインにアクセスしてログインします。
そしてEmail
とPassword
を入力してログインしてください。
Step8-2-2: Profile画面を表示
コンソール画面のヘッダメニュのアカウント名をクリックしてください。
そうするとプルダウンでメニュが表示されますのでそこでMy Profile
を選択してください。

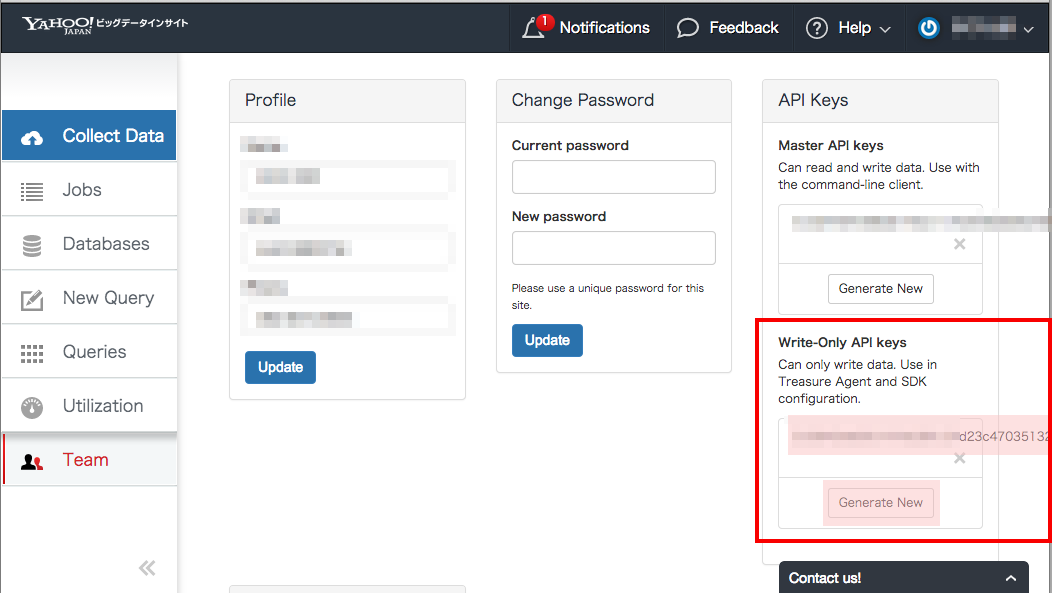

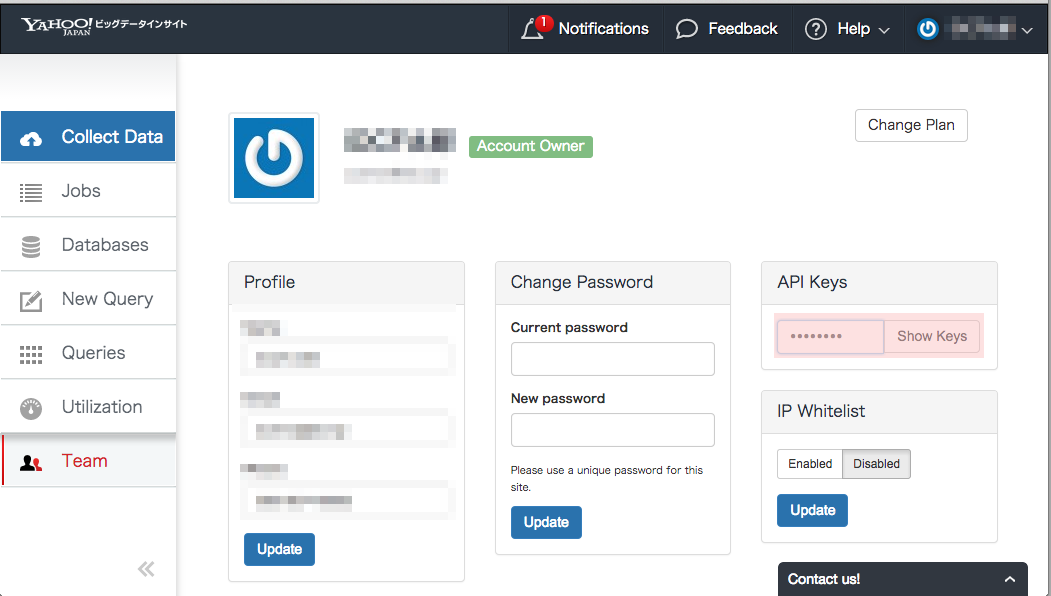

Step8-2-3: API-Keyの取得
API Keys
カードでパスワードを入力してShow Keys
ボタンを押下してください。
そうするとWrite-Only API keys
が表示されますのでその値を後で利用しますので記録しておいてください。
ない場合は、Generate New
ボタンを押下して新たに作成してください。
次はtd-agentのインストールです。
Step9: td-agentのインストール
さて最近Docker管理ツールのKubernetesで標準のログ収集ツールになったことでも話題のFluentd
で、その安定版となるのがこのtd-agent
というものになります。
Step9-1: td-agentのインストール
以下のコマンドでtd-agent
をインストールします。
# curl -L http://toolbelt.treasuredata.com/sh/install-ubuntu-trusty-td-agent2.sh | sh
# td-agent --version
td-agent 0.10.55
# /etc/init.d/td-agent status
* ruby is not running
# # rubyになっているががが。。。正しいんですかね^^;
Step10: td-agent設定
さて、ここからtd-agent
でとnginx
のログを監視して、YBIにインポートする設定を行っていきます。
td-agent
の設定ファイルは/etc/td-agent/td-agent.conf
となります。
Step10-1: ファイルのバックアップ
まずデフォルトの設定ファイルをバックアップしておきます。
設定ファイルのパスは/etc/td-agent/td-agent.conf
となります。
# cp -p /etc/td-agent/td-agent.conf /etc/td-agent/td-agent.conf.org
# ls -1 /etc/td-agent/td-agent.conf*
/etc/td-agent/td-agent.conf
/etc/td-agent/td-agent.conf.org
#
Step10-2: ファイル編集
ここでは余分な設定はいりませんので、一度設定ファイルを削除して再作成する手順とします。
まずは以下のコマンドで既存の設定ファイルを削除します。
# rm /etc/td-agent/td-agent.conf
そしてvim
などのテキストエディタで以下のようにファイルを編集してください。
# Tailing the Nginx Log
<source>
type tail
path /var/log/nginx/access.log
pos_file /var/log/td-agent/nginx-access.pos
tag td.ybi_handson_20141128.www_access
format nginx
</source>
# Treasure Data Input and Output
<match td.*.*>
type tdlog
apikey ${your_api_key} # Step8-2で取得したAPI-Key。
auto_create_table
buffer_type file
buffer_path /var/log/td-agent/buffer/td
endpoint https://ybi.jp-east.idcfcloud.com
flush_interval 10s
use_ssl true
</match>
上記の意味は以下となります。
- sourceタグ
type: 監視方法を指定。今回はtailと指定して、新規に出力されるログを監視します。
path: 監視対象のパスを指定します。
pos_file: 監視対象のログの最後に読み込んだ位置を保持するファイル。
tag: 後述するmatchに紐付けるためのイベント名。td.${db_name}.${table_name}と指定します。今回は"td.ybi_handson_20141128.www_access"としています。
format: ログのフォーマット、td-agentではデフォルトでnginxのフォーマットをサポートしています。
- matchタグ
type: tdlogを指定してください。
apikey: YBIのWirteOnlyAPIKeyを指定してください。
buffer_type: バッファリング方法を指定します。
buffer_path: バッファリングのパスを指定します。
endpoint: YBIのエンドポイントを指定します。https://ybi.jp-east.idcfcloud.comを指定してください。
flush_interval: データの送信間隔を指定します。ここでは10秒間隔で指定しています。
use_ssl: SSL通信の有無を指定します。
さてこれでnginx
のログをtd-agent
経由でYBIにアップロードする準備が整いました。
Step11: YBIへのデータアップロード
Step11-1: アクセスログのアクセス権限設定
このままだとtd-agent
にnginx
のアクセスログへのアクセス権限がないので以下のコマンドで読み込みできるようにします。
# ls -ld /var/log/nginx/
drwxr-x--- 2 www-data adm 4096 Nov 13 09:19 /var/log/nginx/
# chmod +x /var/log/nginx/
# ls -ld /var/log/nginx/
drwxr-x--x 2 www-data adm 4096 Nov 13 09:19 /var/log/nginx/
#
Step11-2: td-agentの再起動
以下のコマンドでtd-agentを再起動して、設定を反映させます。
# /etc/init.d/td-agent restart
* Restarting td-agent td-agent [ OK ]
#
Step11-3: nginxの起動
以下のコマンドでnginxを再起動します。
# service nginx restart
* Restarting nginx nginx [ OK ]
#
Step11-4: Webサーバにアクセス
このままではアクセスログは出力されませんので、curl
コマンドでnginx
にアクセスします。
念のため5回アクセスしておきます。
# curl http://localhost
# curl http://localhost
# curl http://localhost
# curl http://localhost
# curl http://localhost
# sleep 10 # 10秒間待機
さてこれでデータアップロードが完了したはずです!
Step12: YBIでの集計処理
とりあえずYBIにデータがアップロードされているかを確認します。
Step12-1: 全件検索
以下のコマンドを実行してデータが格納されていることを確認します。
以下コマンドオプションの意味となります。
- query: YBIにクエリを投げるサブコマンドとなります。
- -w: このコマンドの終了するまでプロンプトを戻さないオプションとなります。
- -t presto: クエリタイプを指定しておりここではprestoを指定しています。
- -d ybi_handson_20141128: "ybi_handson_20141128"というDBに対するクエリであることを表しています。
- "SELECT * FROM www_access": www_accessというテーブルに対する全件検索のクエリを表しています。
# td query -w -t presto -d ybi_handson_20141128 "SELECT * FROM www_access"
Job 149489 is queued.
... +------+------+--------+---------+------+--------+-------------+------+------+------------+
| host | path | method | referer | code | remote | agent | user | size | time |
+------+------+--------+---------+------+--------+-------------+------+------+------------+
| - | / | GET | - | 200 | ::1 | curl/7.35.0 | - | 612 | 1415853825 |
| - | / | GET | - | 200 | ::1 | curl/7.35.0 | - | 612 | 1415853828 |
| - | / | GET | - | 200 | ::1 | curl/7.35.0 | - | 612 | 1415853829 |
| - | / | GET | - | 200 | ::1 | curl/7.35.0 | - | 612 | 1415853830 |
| - | / | GET | - | 200 | ::1 | curl/7.35.0 | - | 612 | 1415853831 |
+------+------+--------+---------+------+--------+-------------+------+------+------------+
5 rows in set
#
上記のように5件のデータが登録されていることがわかると思います。
スキーマ定義なしにtd-agent
とYBIでいい感じに構造体情報に変換してデータを格納しているのがわかるかと思います。
Step12-2: ブラウザアクセスデータ取得
localhost
からのアクセスだけでは面白くないのでブラウザでアクセスしてみます。
再度お使いのWebブラウザでnetwork1
のIPアドレスにアクセスしてみてください。
以下のような画面が表示されるはずです。
もう一度以下のコマンドを実行して全件検索してみます。
# td query -w -t presto -d ybi_handson_20141128 "SELECT * FROM www_access"
Job 149500 is queued.
+------+------+--------+---------+------+----------------+--------------------------------------------------------------------------------------------------------------------------+------+------+------------+
| host | path | method | referer | code | remote | agent | user | size | time |
+------+------+--------+---------+------+----------------+--------------------------------------------------------------------------------------------------------------------------+------+------+------------+
| - | / | GET | - | 200 | ::1 | curl/7.35.0 | - | 612 | 1415853825 |
| - | / | GET | - | 200 | ::1 | curl/7.35.0 | - | 612 | 1415853828 |
| - | / | GET | - | 200 | ::1 | curl/7.35.0 | - | 612 | 1415853829 |
| - | / | GET | - | 200 | ::1 | curl/7.35.0 | - | 612 | 1415853830 |
| - | / | GET | - | 200 | ::1 | curl/7.35.0 | - | 612 | 1415853831 |
| - | / | GET | - | 200 | xxx.xxx.xxx.xxx | Mozilla/5.0 (Macintosh; Intel Mac OS X 10_9_5) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/38.0.2125.122 Safari/537.36 | - | 396 | 1415854425 |
+------+------+--------+---------+------+----------------+--------------------------------------------------------------------------------------------------------------------------+------+------+------------+
6 rows in set
#
新たにGlobalIPアドレスのデータが追加されていることがわかりますね。
これでどのような端末、クライアントツールでアクセスが行われているかということを簡単にSQLで調べることができますね。
おわりに
結構簡単にWebサーバのログをSQLライクなインターフェースで解析ができる環境を構築できたと思いますが、いかがでしたでしょうか。
YBIにはこの他にも強力なデータインポートツールであるSDKもありますので是非お試しください!
おわりにおわりに・・・
今後の弊社のハンズオンの満足度向上のためお手数なのですがアンケートにご協力ください。
おしまい。
