1. はじめに

　SoftLayerベアメタルサーバーに高速分散並列ファイルシステムのIBM SpectrumScale4.2を内臓ディスク構成(FPO構成：File Placement Optimizer)の SMBプロトコルでアクセスできるNASとして構築しました。
操作を理解しやすいように、イメージなどを多く使いすぎたためボリュームが大きくなりすぎました。４つに分割して投稿しています。

日本IBMの資料
「Spectrum Scale V4.1.1導入ガイド～FPO構成編～」
「IBM Spectrum Scale V4.2構築手順」
を参考にさせていただきました。

2. SpectrumScaleについて

　SpecerumScaleはSDS(Software Defined Storage)としてIBMより提供されているソフトウェアです。
旧名称GPFS(General Parallel File System)で、1997年「GPFS for AIX v1.1」提供開始から約19年の実績があり、現在は「SpectrumScale4.2」として機能拡張を行っています。

サポートサイズ：
◆ファイル・システム当たりの最大ファイル数：$2^{64}$個
◆最大ファイル・システム・サイズ：$2^{99}$2バイト
◆ノードの最小数/最大数：1/16,384
でクラウド、ビッグデータ、アナリティクスの非構造化データを保存するのに有効です。

サポートOS：
IBM AIX、Red Hat Enterprise Linux、SUSE Linux Enterprise Server、Microsoft Windows Server 2012、Microsoft Windows 7、Linux on IBM z Systems

注意：本投稿で使用したOSはCentOSですが、サポートOSの対象外です。あらかじめご了承ください。

ハードウェア要件：
x86 アーキテクチャー、Powerアーキテクチャー

仮想化環境：
KVM(RHEL 6.2-x86_64以降)、VMware :(VMware ESX 5.1以降)

SoftLayerのVirtual ServerはハイパーバイザーがXenのため、サポート対象外です。SoftLayerで構築する際は、Bare Metal Serverを使用します。

サポートプロトコル：
POSIX、GPFS、NFS v4.0、SMB v3.0
Hadoop MapReduce
OpenStack Cinder（ブロック）、Swift（オブジェクト）、S3（オブジェクト）

3. SpectrumScaleの構成について

構成は大きく２パターンになります。
【１】FPO(File Placement Optimizer)構成
サーバーの内臓ディスクを束ねて単一のファイルシステムを構成。
【２】NSD(Network Shared Disk)構成
共有ディスクを複数のNSDサーバーからアクセスする構成。

※本投稿ではFPOで構成しました。

4. 環境について

4-1. 全体構成

今回は、インストールの学習という事で、ESXi上にすべてのサーバーを設置した最小構成になってます。実際に運用する時は、プロトコルサーバーを仮想サーバーまたはBear Metal Serverに、FPOサーバーをBare Metal Serverに構築するのをお勧めします。

SoftLayerのBare Metal ServerにVMWare-ESXi6.0を導入し、4台の仮想マシンを作成。
・プロトコルサーバー 1台。GuestOS：CentOS7.1
・FPOサーバー 2台。GuestOS：CentOS7.1
・CIFS接続確認用クライアント１台。GuestOS：Windows10
プロトコルサーバーにSMBプロトコルを導入し、クライアントPCからアクセスします。

4-2. SoftLayer構成

下記構成に加えて、Protocol用N/WとSpectrumScale用N/Wに使用するPrivate Portable IPを２つオーダーしています。

4-3. 使用ソフトウェア

(1) Spectum Scale 4.2
IBM Spectrum Scale Advanced 4.2.0 wf Protocols English eAssembly (CRXT4EN)
(SPEC_SCALE_AD_4.2_W_PROT_LX_X86S.tar.gz)
(2) ハイパーバイザー
VMWare ESXi 6.0　(VMware-VMvisor-Installer-6.0.0-2494585.x86_64.iso)
(3) SpectrumScale関連 GuestOS
CentOS Linux release 7.1.1503 (CentOS-7-x86_64-DVD-1503-01.iso）
(4) クライアントPC GuestOS
Windows10

4-4. VMWare ESXi6.0構成

4-5. 設定値

Protocol用IP(Floating)がクライアントPCからサクセスする際のIPアドレスになります。

5. インストール全体の流れ

(1) 仮想マシンの作成
(2) GustOSの導入
(3) CentOS7.1の設定
(4) サーバー間の設定
(5) SpectrumScaleのインストール
(6) クラスターの構築
(7) GPFSの起動
(8) ファイルシステムのマウント
(9) プロトコルサーバーの設定
(10) SMBの設定
(11) クライアントPCから接続確認

6. インストール、設定、確認

ESXi6.0のインストールは省略します。
「SoftLayerベアメタルサーバにBYOLでESXi6.0をインストールしてみました」
http://qiita.com/Mitsu-Murakita/items/af86bd45d1bb825a1a53
をご覧ください。
また、事前にCentOS7.1のisoイメージをESXiのdatastoreにアップロードしておいてください。
今回は、datastore1にアップロードしました。

6-1. 仮想マシンの作成

・ポートグループの作成
SpectrumScale用とProtocol用のポートグループを作成。

・仮想マシンCent701の作成

cent701はNIC２枚、cent702/cent703はNIC１枚です。

OS領域を50GBとしました。

「データストアファイル」にCentOS7.1のisoイメージを選択。
「パワーオン時に接続」チェックを忘れないでください。

仮想マシンCent702/Cent703も同じ手順で作成します。
違いは、メモリーサイズ、CPU数、NIC数、追加Diskです。

以上で「6-1. 仮想マシンの作成」完了です。

6-2. GustOSの導入

仮想マシンのパワーオン。

前の手順で、「パワーオン時に接続」をチェックしていますので、isoイメージからブートします。

「日本語」環境を選択しました。

「サーバー(GUI使用)、「KDE」を選択しました。

「gpfsadmin」ユーザーを追加しました。

再起動。

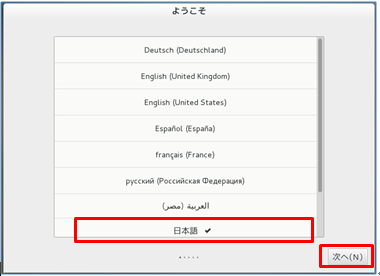

起動すると、「ようこそ」画面がでますので「次へ」

「初めて使う方へ」を閉じます。

ネットワークの設定を行います。

cent701はNICが２枚ですので、どちらか判らない場合はESXiの仮想マシンのプロパティよりMACを確認します。

CentOS7.1に戻ります。

「自動起動する」にチェック。

Protocol用N/Wはゲートウェイを指定しませんが、設定保存できないので「0.0.0.0」を入力。
SoftlayerのDNSは「10.0.80.11」です。

SpectrumScale用N/Wの設定です。

これでcent701のネットワーク設定が完了。

同じ手順で、cent702も設定します。

同じ手順で、cent703も設定します。
