AD2 > プローブ到着 > 10kHz方形波で補償を試そうとした > 10:1で8mV程度振動する

動作確認

Analog Discovery 2 (以下 AD2)
Windows 8.1 pro (64bit)

秋月電子で注文していたオシロスコープ用プローブなどが到着した。
到着が遅いと思ったら入金がまだのようで、入金したらすぐ到着した。

購入品

購入したのは以下

1.ＢＮＣコネクタ（ジャック）ＤＩＰ化キット
　　価格：￥200　×　数量：3　＝　合計：￥600
2.Ｌ型ピンソケット　２×３２　（６４Ｐ）
　　価格：￥150　×　数量：3　＝　合計：￥450
3.オシロスコープ・プローブ（６０ＭＨｚ）
　　価格：￥1,100　×　数量：1　＝　合計：￥1,100

L型ピンソケットは購入間違いで、32ピン2列でなく　16ピン2列を買おうとしていた。

プローブは以下を購入した (TEXAS60)
http://akizukidenshi.com/catalog/g/gM-00239/

プローブはどういうのがいいかまだ良くわからず、とりあえず30MHzを扱えるものとして上記を購入した。

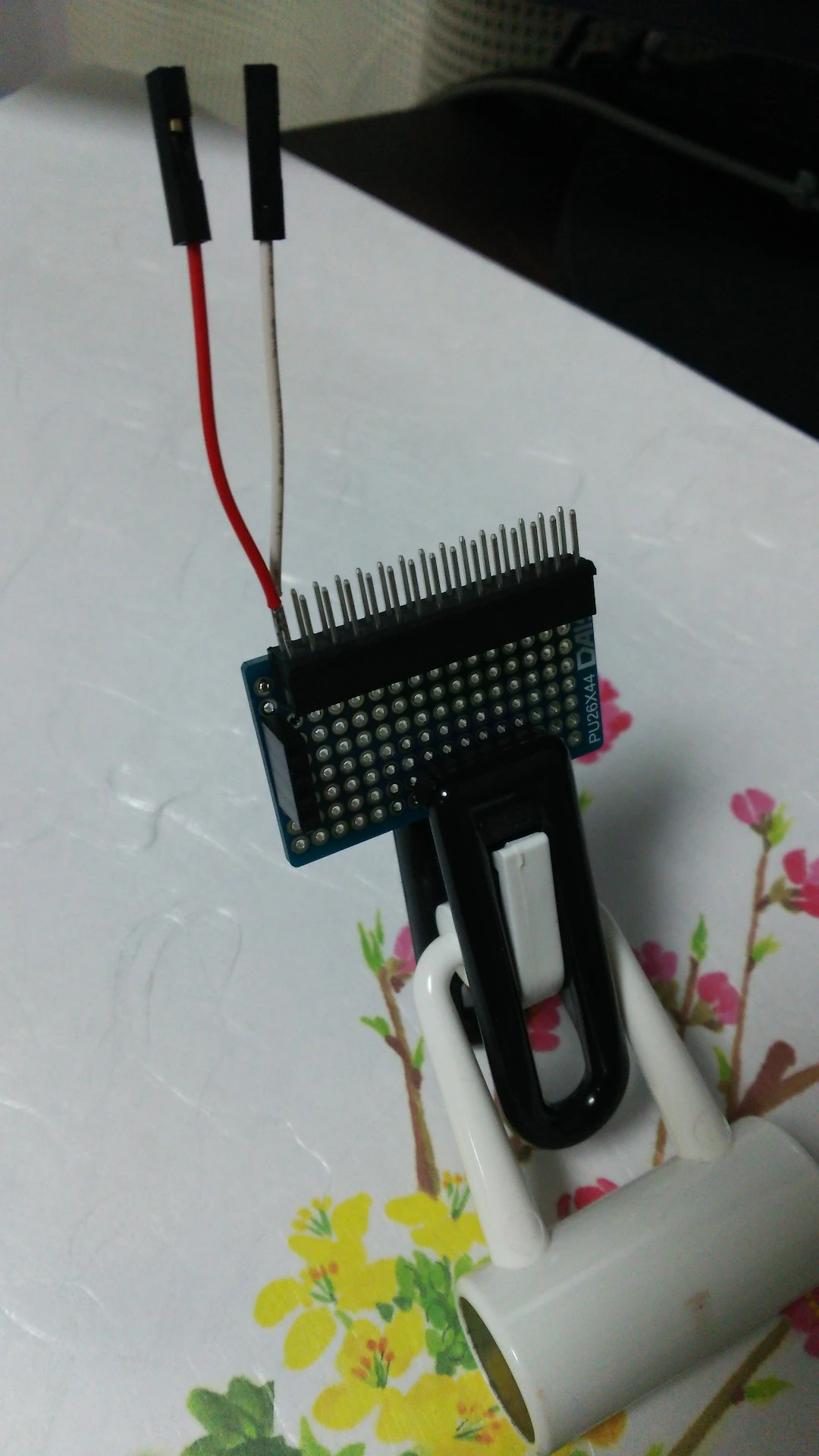

治具作成

BNCコネクタDIP化キットを使って以下を作成

写真映りが悪いが、以下のようになっている。

• 基板の左側にストレートピンヘッダ（４列）があり、そこにBNCコネクタDIP化キットのピンを接続する
• ４列のうちに実際に使っているのは真ん中の２ピンのみで、それが赤色と白色の線に基板裏で接続している
• 赤色と白色の線は AD2 の Scope 1のPositive, Negative に接続する

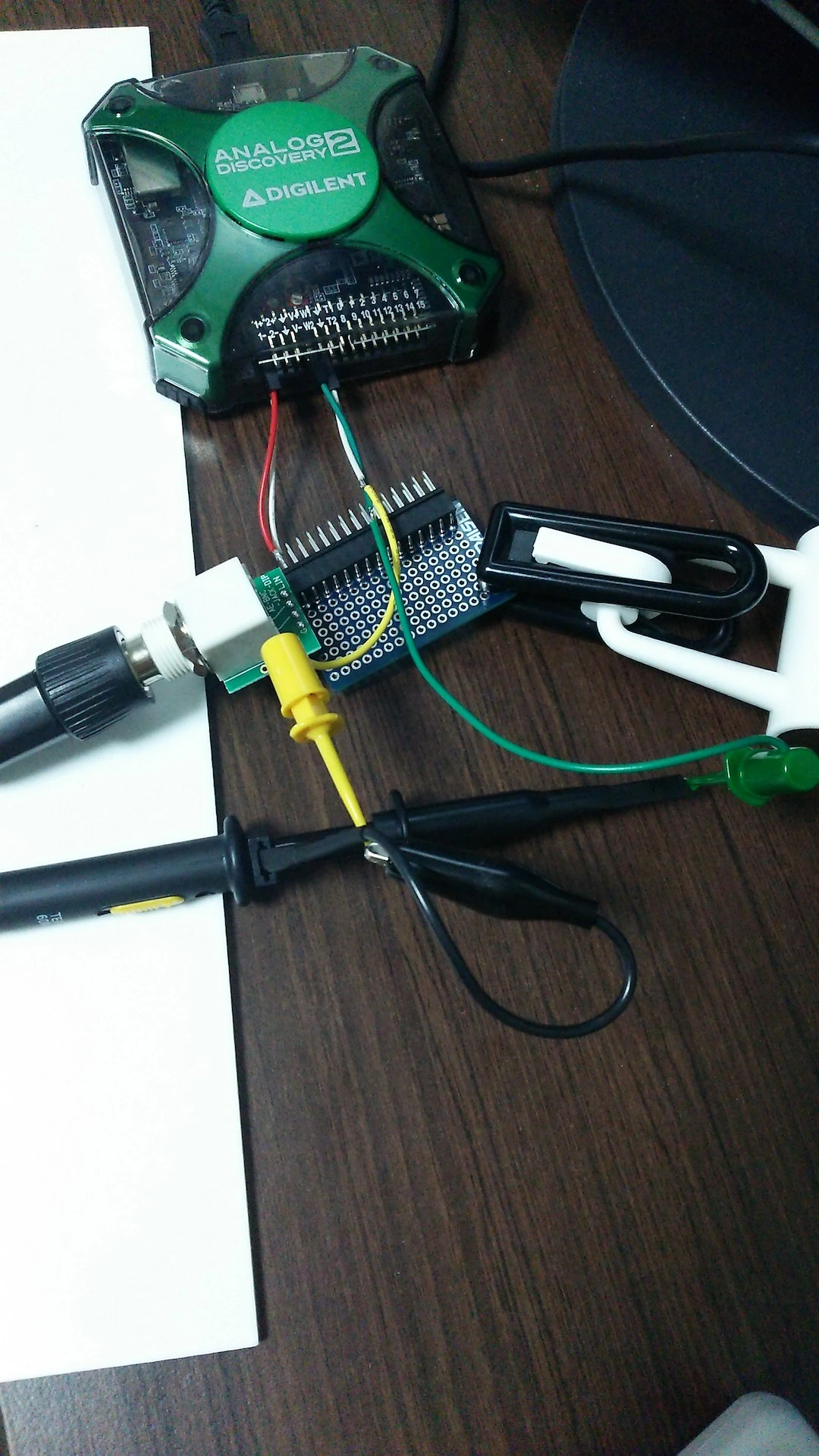

接続の様子

実際に接続した様子。AD2のコネクタ部分に接続しているものは以下

• 左側の赤と白は Scope 1 の Positive, Negative
• 右側の緑は Wavegen 1
• 右側の白は GND

10kHz方形波の測定

https://www.youtube.com/watch?v=oxJQr4dKnys
の8:00あたりを参考に10kHzで補償しようとした。

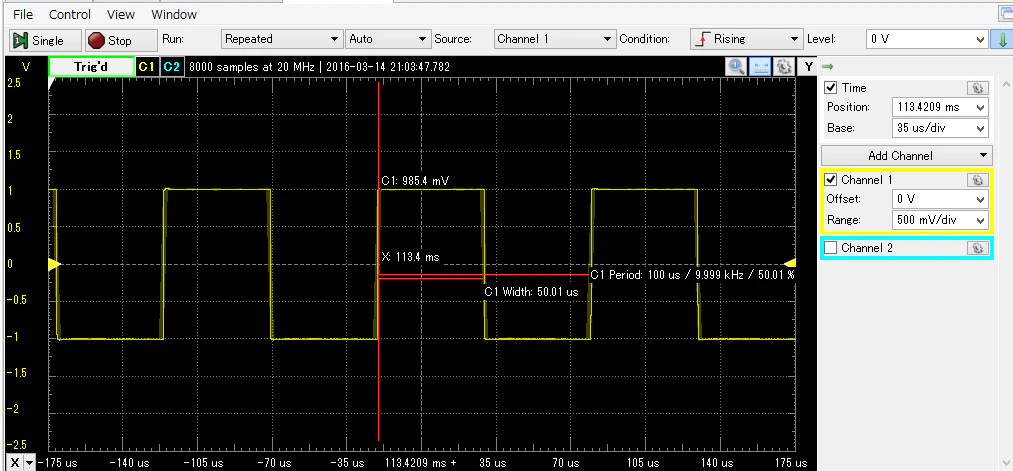

1:1プローブ設定

x1の設定で1:1プローブにした状態。
方形波の上下位置は安定している。

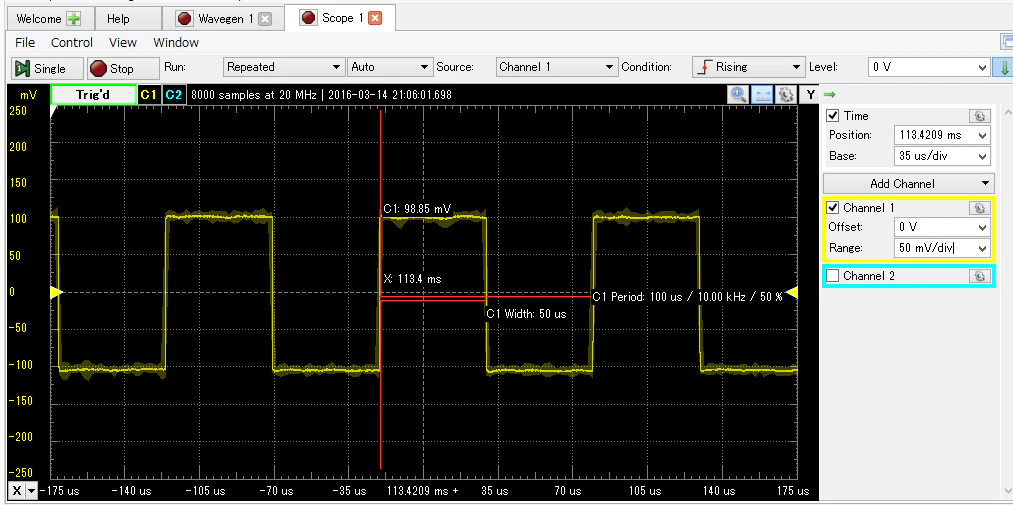

10:1プローブ設定

x10の設定で10:1プローブにした状態。

方形波が上下に 8mV 程度振動している。
振動の理由について調べないといけない。
